分布式智能规约转换器

概述

SPT100是一款集成了串口服务、通信数据处理、安全交换为一体的工业分布式通信腥务器产品，可根据现场需求，灵活选择不同接口配置．该产品专门针对工业控制系统设计，可广泛应用于电力、文通，能源、化工、先进制造等各类工业控制系统中。
串口服务支持RS-232／RS-485串口设备到以太网(Ethernet)的协议转换．完成TCP／IP协议与串行通信协议数据之间的双向透明传输。
通信管理可以实现采集多个不同子系统的据，进行教据集中汇总、分类和预处理，井对多个上级调度等平台系统进行数据转发。
SPT100主要用于各种自动化网络通信场合，进行通讯规约间的转换。以RS232/485串行接口或以太网接口与智能仪表、保护装置、直流屏、自动化系统等进行数据通讯，经程序处理后通过网络或串口按照用户指定的通信规约标准送往监控后台或其他应用系统。适应恶劣的现场运行条件，可广泛应用于各类自动化系统的分布式数据采集与协议转换环境中。

技术特性

◇采用32位高性能单片机和Nucleus操作系统为平台，实现多任务，基于消息队列的通信程序，面对对象编程，通信口、通讯规约均为单独的对象，相互间分开。通讯功能实时可靠
◇所有接口都具有光电隔离及浪涌保护措施，最大传输 115.2Kbps，具有灵活的在线、离线调试手段，可靠的程序升级、下载参数及数据查询功能，满足日新月异的网络信息时代要求
◇具备强大的自我诊断与自恢复功能，在受到外界干扰或其它原因导致程序运行出错时，系统能在极短的时间内自行恢复
◇标准的19英寸1U机架式机箱
◇最多可扩展3个以太网、10个RS232/485串口、2个 CAN网口，串口类型软件可选
◇可通过脉冲输入功能完成时间的精确同步，用于电力系统、科研单位等对时间精度要求较高的场合；
◇支持常用的工业现场及电力规约：如 Modbus、101、 102、103、104、CDT等
◇可提供灵活的软件接口，方便用户根据需要二次定制开发
◇可选FLASH作为用户数据存储介质，最大容量可达2M 交直流通用电源，符合电力专用电源设计标准满足电力系统EMC IV级，抗干扰设计符合电力行业相关标准规定
◇宽工作坏境：-40℃~十85℃；5％-95％(无凝结)

功能

◇ 实现串口到网络数据协议的转换
◇ 支持网络接口参数设置
◇ 支持串行接口参数设置
◇ 支持CAN接口参数设置
◇ 文持脉冲对时功能
◇ 提供多种级联工作方式
◇ 提供主备冗余、切换功能
◇ 支持各种电力及工业协议转换
◇ 支持非标准通讯协议的二次开发

系统参数

◇ CPU：MOTOROLA MC68332
◇ 主频 25MHz
◇ RAM：2K x 8 Flash：512K x 4
◇ 操作系统：Nucleus
◇ 编译环境：SDS SingleStep
◇ 根文件系统：ramfs

指示灯

◇ 前面板指示灯：电源指示灯：P1
◇ 接口指示灯：L/A、SP（以太网电口)
◇ 串口指示灯：TX、RX

机械结构与性能

◇ 机箱外壳：高强度钢制机箱，表面散热，无风扇设计
◇ 防护等撮：IP40
◇ 尺寸 (W × D x H)；
◇ 机架式：482.6mm x231mm x 44mm
◇ 导轨式：210mm x 127.5mm x 77mm
◇ 重量：<5kg
◇ 安装方式：1U 标准19英寸机架式挂耳安装

符合行业性标准

◇ EMS
    IEC61000-4-2(静电放电)：±18kV接触放电、±15KV空气放电
    IEC61000-4-3(电磷场)10V／m(80MHz ~ 2GHl)
    IEC61000-4-4(快速瞬变)电源线：±4kV；数据线：±2kV     IEC61000-4-5(浪涌)电源线：±2kV／(差模）±4kV／(共模)；数据线：±2kV IEC61000-4-6(传导)3V(10kHz ~ 150kHz)；10V(150kHz ~ 80MHz）
    IEC61000-4-8(工频磁场)100A／m连续，1000A／m 1s ~ 3s
    IEC61000．4-9(脉冲磁场)1000A/m(峰值)
    IEC61000-4-10(阻尼振荡)100A／m IEC61000-4-12(振荡波)共模2.5kV，差模1kV IEC61000-4~16(共模传导)30W连续，300V 1s
◇ EMI：FCC CFR47 Part 15，EN55022／CISPR22，ClassA 无线电骚扰限值：GB/T 9254
◇ 工业：IEC61000-6-2
◇ 电力：IEC61850-3，IEEE1613
◇ 交通控制：NEMA TS-2
◇ 铁路：EN50155，EN50121-4
◇ 机械：IEC60068-2-6(振动) lEC60068-2-27(冲)
IEC60068-2-32(自由跌落）
绝缘性能
◇ 绝缘电阻：>20MΩ
◇ 介质强度：电源和告瞥：2kV；以太网电接口对地0.5kV
◇ 冲击电压：电源和告警：5kV；以太网接口对地 1W

适用环境

◇ 工作温度：-40℃ ~ ±85℃
◇ 保存温度：-40℃ ~ ±85℃

电源

◇ 输入电压：交、直流通用 (110~364VDC,110~264VAC)
◇ 接入端子：3芯插拔式接线端子
◇ 功率：<15W
◇ 保护：反接保护．过载保护

全国联保

◇ MTBF>50000h
◇ 保修期：5年

性能	CPU：MOTOROLA MC68332 主频 25MHz RAM：2K x 8 Flash：512K x 4 操作系统：Nucleus 编译环境：SDS SingleStep
接口配置	百兆电口：RJ45接口，10／100base-T自适应，支持MDI/MDI-X 自动性反转串口通信串口：RJ45接口，支持RS485方式或RS232 方式连接速率最大支持115.2Kbps RS485 ：每路最多可以驱动32个负载隔离电压：1500V 端口保护：TVS、放电管、电磁隔离对时输入接口：1路PPS输入
指示灯	前面板指示灯：电源指示灯：P1 以太网口指示灯：L/A、SP（以太网电口) 串口指示灯：TX、RX CAN口指示灯：TX、RX
行业符合性标准	EMS IEC61000-4-2(静电放电)：±18kV接触放电、±15KV空气放电 IEC61000-4-3(电磷场)10V／m(80MHz ~ 2GHl) IEC61000-4-4(快速瞬变)电源线：±4kV；数据线：±2kV IEC61000-4-5(浪涌)电源线：±2kV／(差模）±4kV／(共模)；数据线：±2kV IEC61000-4-6(传导)3V(10kHz ~ 150kHz)；10V(150kHz ~ 80MHz） IEC61000-4-8(工频磁场)100A／m连续，1000A／m 1s ~ 3s IEC61000．4-9(脉冲磁场)1000A/m(峰值) IEC61000-4-10(阻尼振荡)100A／m IEC61000-4-12(振荡波)共模2.5kV，差模1kV IEC61000-4~16(共模传导)30W连续，300V 1s EMI：FCC CFR47 Part 15，EN55022／CISPR22，ClassA 机械：IEC60068-2-6(振动) lEC60068-2-27(冲) IEC60068-2-32(自由跌落）
绝缘性能	绝缘电阻：>20MΩ 介质强度：电源和告警：2kV；以太网电接口对地0.5kV 冲击电压：电源和告警：5kV；以太网接口对地1W
电源	辅入电压：交、直流通用（ 85~300VDC85~264VAC)，±24VDC、 ±48VDC可选配接入端子：5芯 5.08mm 间距插拔式接线端子功率：<15w 保护：反接保护、过载保护

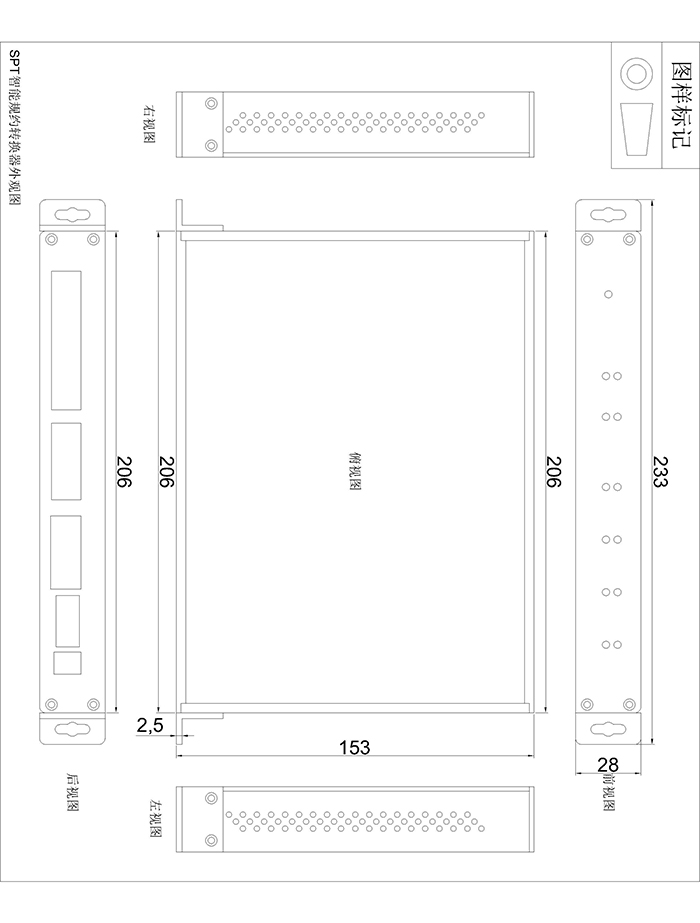

机械结构及性能	机箱外壳：高强度钢制机箱，表面散热，无风扇设计防护等级：IP40 尺寸 (W × D x H)： 206m × 153mm × 28mm 重量：<1kg 安装方式：标准 DIN 导轨式安装
适用环境	工作温度：-40℃ ~ ±85℃ 保存温度：-40℃ ~ ±85℃ 相对湿度：5％ ~ 90％无凝结
全国联保	MTBF>50000h 保修期：5年

推荐型号

序号	型号	技术指标	采购要求
1	SPT100	基于32位单片机处理器的工业级智能规约转换器，带1个网口、2个串口（RS232/422/485 软件选择）	具备自动化通讯组态能力
2	SPT110	基于32位单片机处理器的工业级智能规约转换器，带1个网口、4个串口（RS232/422/485 软件选择）	具备自动化通讯组态能力
3	SPT120	基于32位单片机处理器的工业级智能规约转换器，带2个网口、4个串口（RS232/422/485 软件选择）	具备自动化通讯组态能力
4	SPT100/SUC	整套系统设计原理及软件源代码，可根据用户要求提供培训、新功能开发等服务。	具备市场与产品开发能力，年采购量在100套以上
5	SPT100/DEV	二次开发软件包（含CDT、MODBUS等demo程序）	首次订购5套以上免费配送
6	SPT100/CUS	可根据用户要求增加以太网或串行口。最大可扩充至串行口4个，以太网2个。	在SPT2010的基础上，另加串行口为500元/个，以太网口为1000元/个
免费赠送EasySPC维护配置软件；用户可根据现场自主快速完成规约调试配置；通讯规约调试参照服务类型表收取服务费用。
