电厂时间同步案例

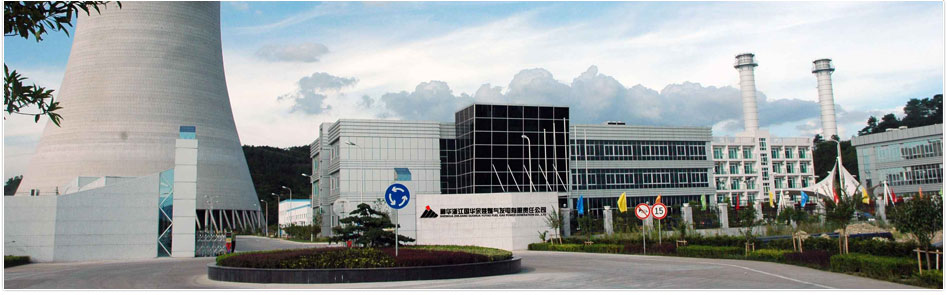

国华台山电厂位于铜鼓海滨旅游区，南面临海，与上下川岛隔海相望，距台城仅50公里。电厂容量可达9000MW，是目前国内规划建设最大的发电厂，也是亚洲最大的火力发电厂。台山电厂是国家和省“十五”期间的重点能源工程，由北京国华电力有限责任公司与广东省粤电集团公司共同出资组建而成。该项目位于台山市赤溪镇铜鼓湾，厂区三面环山，南面临海。台山电厂计划分两期建设，规划总装机容量为700万千瓦，一期为5台60万千瓦燃煤机组，二期工程扩建4台100万千瓦燃煤机组。一期工程1、2、3、4、5号机组分别于2003年12月至2006年11月相继建成投产。截至2006年底，台山电厂总装机容量达300万千瓦，占广东电网统调装机容量的10%，成为南方电网最大的火力发电厂。二期工程计划分期实施，“十一五”和“十二五”期间各建2台100万千瓦燃煤机组。



解决方案



甲方要求提供全厂5个高低压变电站综合自动化系统子站的时间统一。包括DCS系统、安防系统、网络系统等综合时间统一方案，时间标志须实时，准确地与世界标准时间保持一致，为电厂的运行提供安全，稳定的时间信号。思利敏公司结合客户要求与现场的实际情况，在主站选用SNTM3000系列时间装置做为主备冗余时间源，采用北斗+GPS+B码多源输入，各变电子站采用SNTM2000系列时间扩展装置，以IRIG-B（RS422）方式取得主站时间装置的型号，同时输出脉冲（分，秒，时）、串口报文信息、NTP网络时间、IRIG-B（TTL、RS422）、DCF77等多种格式。在主站独立成屏，采用IBM服务器配套easyntp对时软件，对各个时间装置进行管理及授时。为全厂系统的统一协调提供了强有力的保障，为保护设备、测控设备的维护人员对事故分析提供了精确的时间标志。该时间系统自投运以来，在电厂维护人员的有效应用下，对多起安全事故的预判预防起到了重要的作用，获得电厂领导的高度评价。



项目选型


序号	产品名称	型号	数量
1	操作服务器（统一控制SLED时间子钟）+触摸屏	DELL 服务器	1
2	一级主时钟	SNTM3000	2
3	二级扩展时钟	SNTM2000	5
3	LED时间显示屏（机架式4U）	SLED201X	1
4	LED时间显示屏（15*30）	SLED201X	2
5	对时管理软件	EasyTime v2.0	1
