电厂时间同步系统
Publish date:2016-11-29 22:25    Screnn times:     Author:admin
        目前国内电网逐步形成以大机组,超高压和高自动化为主要特征的现代化大电网,电网运行瞬息万变,发生事故后更要掌握实时信息及时决策处理,这些都离不开统一的时间基准.时间同步主要用于电力系统各类自动化及继电保护装置,这些装置包括:调度自动化系统,电能量计费系统,事件顺序记录装置,故障录波器,微机继电保护装置,电厂,变电站监控系统等。当前在国内电力系统中,时间同步的应用方式是接收导航卫星发送的无线标准时间信号并采用符合相应规范要求的装置作为统一时钟信号源,再由统一时钟信号源向电网中各类装置提供标准时间,时标的输出主要包括1PPS输出,1PPM输出,IRIG-B输出等.
        STM2300电厂/变电站时间同步系统是思利敏公司集多年在电力时间同步领域的研究和开发经验,因应广大用户对时间系统越来严格的安全运行要求,并从保障国家安全的角度考虑,利用当前先进的电路集成、软件编程技术,结合美国GPS、中国北斗、俄罗斯格罗娜丝等全球卫星导航系统各自的技术特点开发而成的新一代电力时间同步系统。系统采用的装置全部为思利敏公司自主研发,实现了多源输入(GPS、北斗、格罗娜丝、高精度守时、IRIG-B码基准等)、多制式输出(TTL、空接点、IRIG-B、差分、串口、网络、光纤等)、多设备适用(系统输出。可以任意扩展,可以满足任何规模、任何方式的时间信号需求)的组合式应用,为电力、煤炭、轨道交通、石油化工、航道水运、邮电电信及相关领域提供了高精度、高稳定、高安全,高可靠的时间基准信号。
        STM2300电厂/变电站时间同步系统由母钟和信号扩展装置组成,可集中或单独组屏。母钟与信号扩展装置均可根据现场的要求进行组合式配置,利用GPS(全球卫星定位系统)、北斗或IRIG-B(DC)码发送的秒同步信号和时间信息,向各种系统和自动化装置(如调度自动化系统、微机继电保护装置、故障录波器、事件顺序记录装置、远动装置、计算机数据交换网、雷电定位系统等)提供精确的时间信息和时间同步信号。可完全满足《华东电网统一时钟系统技术规范》、《上海电网GPS时间同步系统技术原则和运行管理规定》和《电力系统时间同步技术规范》的各种要求。产品自推出市场以来,经受了众多的现场运行考验,得到广大用户的认可与信赖。



电厂时间同步系统解决方案

        SNTM时间同步系统主要由主时钟、若干从时钟、时间信号传输介质组成。根据时间同步现场的不同需求,,时间同步系统的结构配置有多种形式,主要分为三种:基本式、主从式、主备式。

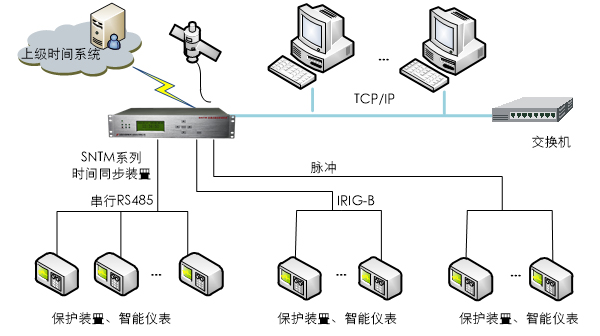

1、基本式
由一台主时钟和信号传输介质组成,为被授时设备(系统)对时。根据需要和技术要求,主时钟可设接收上一级时间同步系统下发的有线时间基准信号的接口。该系统由一面主时钟屏组成,主时钟屏一般设在电厂/变电站/机房的控制室。

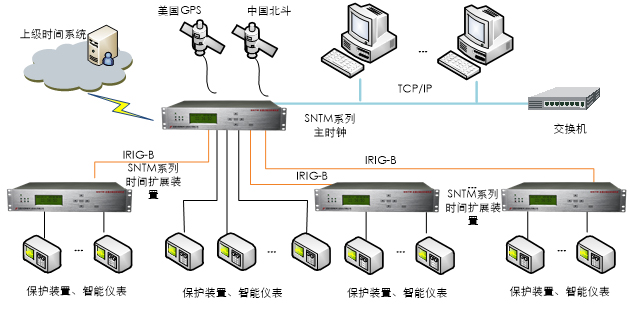

2、主从式
由一台主时钟、多台从时钟和信号传输介质组成,为被授时设备(系统)对时。根据实际需要和技术要求,主时钟可设接收上一级时间同步系统下发的有线时间基准信号的接口。该系统由一面主时钟屏或和多面时钟扩展屏组成,主时钟屏一般设在电厂/变电站/机房的控制室。时钟扩展屏数量根据电厂/变电站/机房内小室的情况而定。各小室时钟屏负责本小室二次设备的对时。

3、主备式
由两台主时钟、多台从时钟和信号传输介质组成,为被授时设备(系统)对时。根据实际需要和技术要求,主时钟可预留接口,用来接收上一级时间同步系统下发的有限时间基准信号。该方式可分为两台主时钟同屏系统结构和两台主时钟不同屏系统结构。

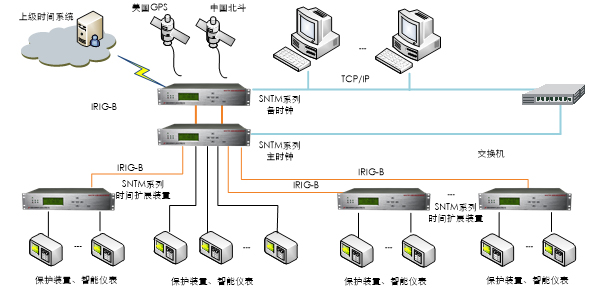

a)两台主时钟同屏系统结构
该系统由一面主时钟屏或和多面时钟扩展屏组成,主时钟屏有两台主时钟,时钟扩展屏数量根据电厂/变电站内小室的情况而定。主时钟屏一般设在电厂/变电站/机房的控制室。各小室时钟屏负责本小室二次设备的对时。



b)两台主时钟不同屏系统结构
该系统结构由两面主时钟屏或和多面时钟扩展屏组成,每面主时钟屏内各有一台主时钟。时钟扩展屏数量根据电厂/变电站内小室的情况而定。各小室时钟屏负责本小室二次设备的对时。
