电力监控系统

1、概述
      SLM1500光伏发电监控系统实现对分布式或地面式电站的电池阵列、汇流箱、逆变器、交直流配电柜、环境监测仪、发电预测、太阳跟踪控制系统等设备进行实时监控和控制，通过各种样式的图表及数据快速掌握电站的运行情况以及发电量，其友好的用户界面、强大的分析功能、完善的故障报警确保了太阳能光伏发电系统的完全可靠和稳定运行。

2、主要功能
      SCADA数据采集与监控、光伏区监控、升压站监控、继电保护、测控、图像及安全警卫监控、电能质量管理、电能计量、有功功率控制、无功电压控制、发电功率预测、GPS对时、二次安全防护、火灾报警、直流系统、电力调度转发、电力五防系统、设备管理、远程维护、WEB发布、手机APP实时浏览等。

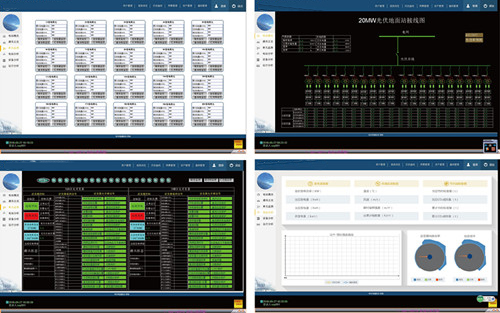

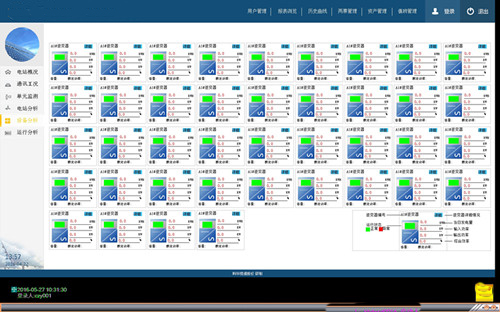

3、技术特点
分布式的专业SCADA组态软件平台，安全稳定的系统平台
具备强大的历史数据和历史事件存储功能以及报表管理功能
跨平台的运行环境，支持Windows2000/Vista/XP、LINUX、UNIX
面向对象的设计思想及模块化的系统功能，系统功能可灵活组态
大型数据库包括实时库与历史库，实时库为分级数据库，历史库为大型商用数据库，支持Oracle、Sybase、SQLServer、MySQL
良好的开放性，易于和其他系统通讯
实现设备安全管理、设备在线安全检测、优化一次设备管理、安排检修计划
集成视频监控功能，满足视频监控的需要，实现“五遥”功能
支持WEB发布，在Internet/Intranet上可远程访问监控画面、报表、报警、历史查询等



应用实例：光伏电站电力监控综合解决方案

光伏电站按规模及上网方式，可以分为分布式光伏电站和地面式光伏电站。光伏电站涉及的的主要一次设备有光伏组件、汇流箱、逆变器、升压变、环网柜、厂用电、外送电网等设备。光伏电力监控系统主要完成对这些设备的信号采集、集中控制、存储、传输、交换、管理等功能。光伏电站电力监控系统主要要由计算机设备、服务器设备、网络设备、通讯设备、存储设备等关键设备组成。



 分布式光伏电站监控

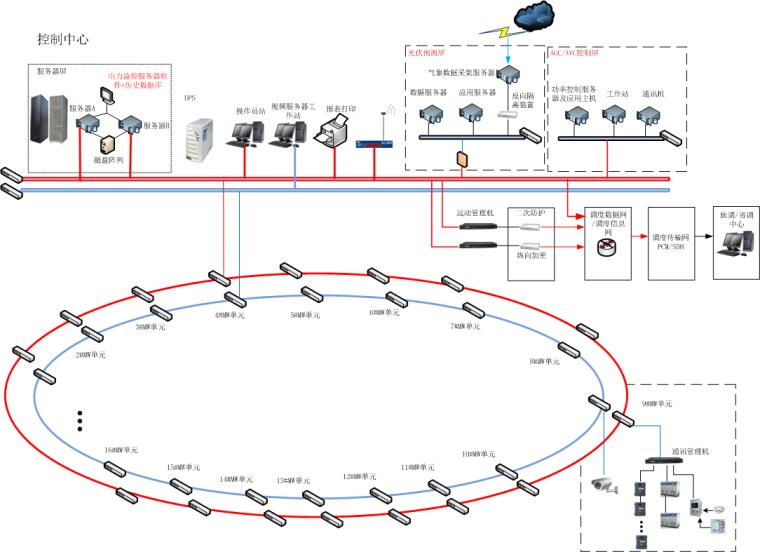

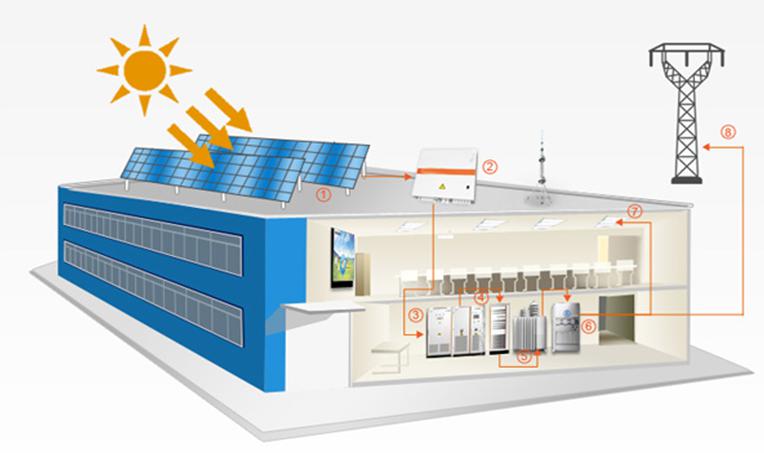

分布式光伏网络拓扑结构



地面式光伏电站监控



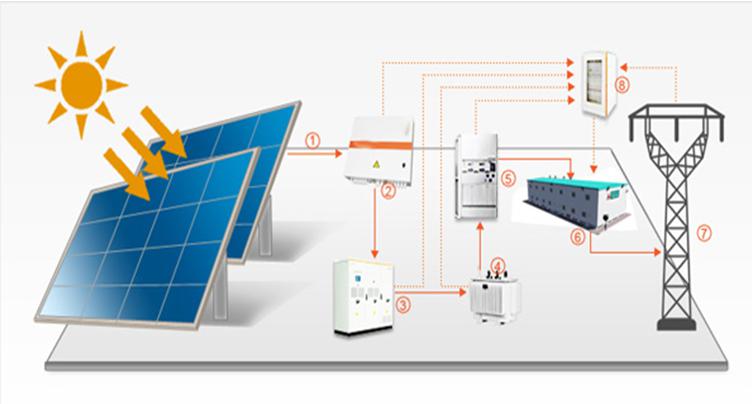

分布式光伏网络拓扑结构



 光伏电站电力监控系统主要的监控对象有MW单元的箱式变压器、汇流箱、逆变器、火灾报警、视频摄像头等设备，集控站主要监控设备有高压开关柜、二次保护测控装置、交直流系统、故障录波等设备。

光伏电站的监控电比较分散，因此光伏电站的组网方式可以采用有线和无线的结合、GPRS与WIFI的灵活应用、分布式通讯处理、移动互联网等方式。

电力监控系统的数据要通过PCM、SDH、PTN转发至省、市两级电力公司的调度系统并接受电力公司的调度指令。
