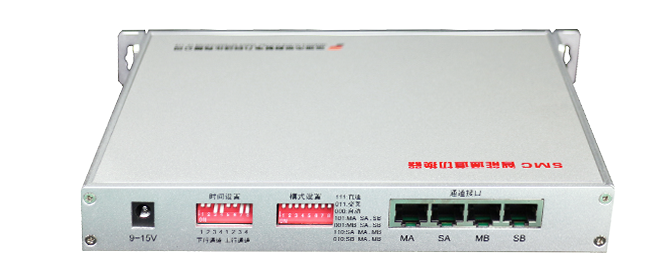

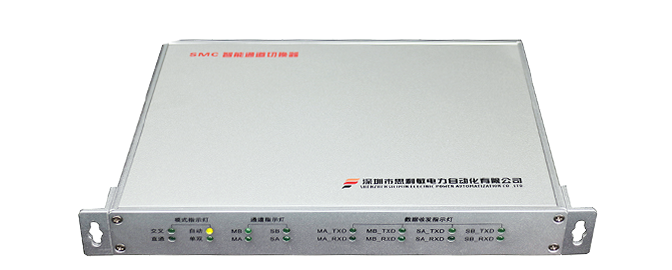

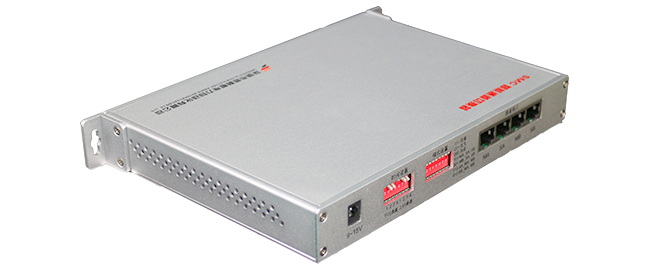

智能通道切换器

概述

SMC200系列通道切换装置采用单片机控制，拥有多种可设置的切换方式，以及输入与输出接口之间的电气特性转换。其切换速度快、扰动小、传输效率高、延时时间可调、数据传输不损失。为用户提供了完全“透明”的全双工通道。广泛用于各种工业过程控制、分布数据采集等场合。

主要功能

◇DIN卡轨式设计，全金属机壳，安装更方便；

◇具备“一对二”、“自动判断”等多种通道切换模式；

◇具备上行与下行接口的电气转换功能；

◇具有收发信号和通道状态的信号灯显示；

◇支持主动上送及被动答询式通讯规约可选；

◇各个通道接口可工作于不同波特率。

技术特性

◇采用工业级51单片机，功能强大，性能稳定；

◇高电磁兼容性设计，具有良好的抗干扰能力；

◇接口通过光耦加以驱动和电气隔离；

◇切换速度快、扰动小、传输效率高；

◇延时时间可调、数据传输不损失；

◇抗干扰设计满足电力行业相关标准

主要应用

◦ 智能设备接入主备串口服务器、通讯管理机

◦ 智能设备接入就地与远程监控系统

◦ 变电站数据接入调度系统

◦ 主备通道冗余

标准参数	接收信号检测时间： 25ms 通道切换判断时间：通过拨码开关可设通道切换模式：支持“直通”、“交叉”、“自动切换”、“一对二”模式可选；应用场合：支持双通道主备、热备切换，适用于电力、工业通讯现场。
端口	输入接口串口：2个，可设置RS-232/422/485 输出接口串口：2个，可设置RS-232/422/485
电源	9~12V 直流输入，端子接线方式
环境参数	工作温度：-20℃- +60℃；湿度：5%-90%（无凝结）保存温度：-40℃- +85℃；湿度：5%-95%（无凝结）
机械机构及性能	尺寸（W×D×H）：206 mm x 153 mm x 28 mm
安装方式	标准 DIN 导轨式安装

选型型号	上行通道	下行通道	切换类型
SMC200	2个(RS-232或RS422/RS485)	2个(RS-232或RS422/RS485)	一对二/自动切换/直通、交叉可选
