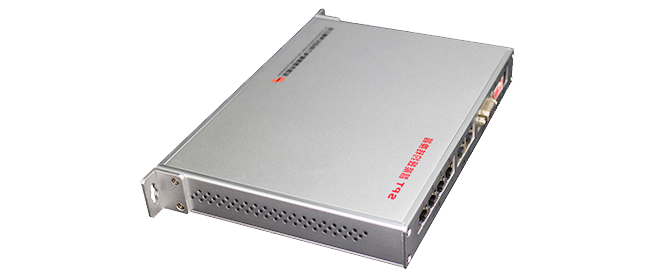

智能规约转换器

概述

         SPT100是一款集成了串口服务、通信数据处理、安全交换为一体的工业分布式通信腥务器产品，可根据现场需求，灵活选择不同接口配置．该产品专门针对工业控制系统设计，可广泛应用于电力、文通，能源、化工、先进制造等各类工业控制系统中。

         串口服务支持RS-232／RS-485串口设备到以太网(Ethernet)的协议转换．完成TCP／IP协议与串行通信协议数据之间的双向透明传输。通信管理可以实现采集多个不同子系统的数据，进行数据集中汇总、分类和预处理，并对多个上级调度等平台系统进行数据转发。

         SPT100主要用于各种自动化网络通信场合，进行通讯规约间的转换。以RS232/485串行接口或以太网接口与智能仪表、保护装置、直流屏、自动化系统等进行数据通讯，经程序处理后通过网络或串口按照用户指定的通信规约标准送往监控后台或其他应用系统。适应恶劣的现场运行条件，可广泛应用于各类自动化系统的分布式数据采集与协议转换环境中。



典型功能

◇ 导轨壁挂式安装外型。
◇ 实现串口到网络数据协议的转换
◇ 支持网络接口参数设置
◇ 支持串行接口参数设置
◇ 支持CAN接口参数设置
◇ 文持脉冲对时功能
◇ 提供多种级联工作方式
◇ 支持各种电力及工业协议转换
◇ 支持非标准通讯协议的二次开发


技术特性

◇采用32位高性能单片机和Nucleus操作系统为平台；
◇实现多任务，基于消息队列的通信程序；
◇面对对象编程：通信口、通讯规约均为单独的独立对象；
◇具有灵活的在线、离线调试手段；
◇可靠的程序升级、下载参数及数据查询功能；
◇具备强大的自我诊断与自恢复功能，自恢复时间<1s；
◇整机无可调节器件，无风扇设计；
◇支持最多2以太网口，4个串口；
◇所有接口都具有光电隔离及浪涌保护措施；
◇采用外置高性能适配器电源；
◇宽工作坏境：-40℃~十85℃；5％-95％(无凝结)。


主要应用

◇ 数据转发系统；
◇ 小型变配电就地监控系统；
◇ 工业自动化系统互联互通；







性能 CPU：MOTOROLA MC68332
主频 25MHz
RAM：2K x 8
Flash：512K x 4
操作系统：Nucleus
编译环境：SDS SingleStep

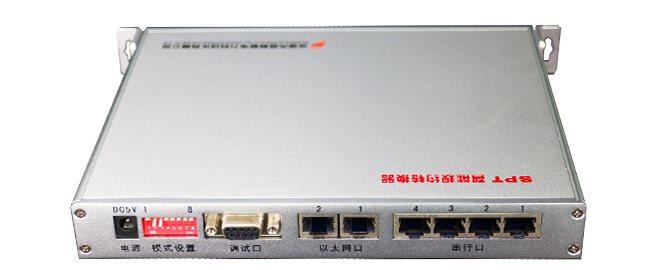

接口配置 百兆电口：RJ45接口，10／100base-T自适应，支持MDI/MDI-X 自动性反转串口
通信串口：RJ45接口，支持RS485方式或RS232
方式连接速率最大支持115.2Kbps
RS485 ：每路最多可以驱动32个负载
隔离电压：1500V
端口保护：TVS、放电管、电磁隔离对时
输入接口：1路PPS输入

指示灯

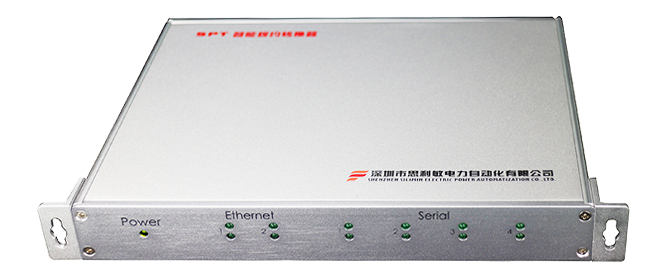

 		 前面板指示灯：
电源指示灯：P1
以太网口指示灯：L/A、SP（以太网电口)
串口指示灯：TX、RX
CAN口指示灯：TX、RX
行业符合性标准 EMS
IEC61000-4-2(静电放电)：±18kV接触放电、±15KV空气放电
IEC61000-4-3(电磷场)10V／m(80MHz ~ 2GHl)
IEC61000-4-4(快速瞬变)电源线：±4kV；数据线：±2kV
IEC61000-4-5(浪涌)电源线：±2kV／(差模）±4kV／(共模)；数据线：±2kV
IEC61000-4-6(传导)3V(10kHz ~ 150kHz)；10V(150kHz ~ 80MHz）
IEC61000-4-8(工频磁场)100A／m连续，1000A／m 1s ~ 3s
IEC61000．4-9(脉冲磁场)1000A/m(峰值)
IEC61000-4-10(阻尼振荡)100A／m
IEC61000-4-12(振荡波)共模2.5kV，差模1kV
IEC61000-4~16(共模传导)30W连续，300V 1s
EMI：FCC CFR47 Part 15，EN55022／CISPR22，ClassA
机械：IEC60068-2-6(振动) lEC60068-2-27(冲) IEC60068-2-32(自由跌落）
绝缘性能 绝缘电阻：>20MΩ
介质强度：电源和告警：2kV；以太网电接口对地0.5kV
冲击电压：电源和告警：5kV；以太网接口对地1W
电源 辅入电压：交、直流通用（ 85~300VDC85~264VAC)，±24VDC、 ±48VDC可选配
接入端子：5芯 5.08mm 间距插拔式接线端子
功率：<15w
保护：反接保护、过载保护
机械结构及性能 机箱外壳：
高强度钢制机箱，表面散热，无风扇设计
防护等级：IP40
尺寸 (W × D x H)： 206m × 153mm × 28mm
重量：<1kg
安装方式：标准 DIN 导轨式安装
适用环境 工作温度：-40℃ ~ ±85℃
保存温度：-40℃ ~ ±85℃
相对湿度：5％ ~ 90％无凝结
全国联保 MTBF>50000h
保修期：5年

推荐型号



序号 型号 技术指标 采购要求
1 SPT100 基于32位单片机处理器的工业级智能规约转换器，带1个网口、2个串口（RS232/422/485 软件选择）
具备自动化通讯组态能力
2 SPT110 基于32位单片机处理器的工业级智能规约转换器，带1个网口、4个串口（RS232/422/485 软件选择） 具备自动化通讯组态能力
3 SPT120 基于32位单片机处理器的工业级智能规约转换器，带2个网口、4个串口（RS232/422/485 软件选择） 具备自动化通讯组态能力
4 SPT100/SUC 整套系统设计原理及软件源代码，可根据用户要求提供培训、新功能开发等服务。 具备市场与产品开发能力，年采购量在100套以上
5 SPT100/DEV 二次开发软件包
（含CDT、MODBUS等demo程序）		 首次订购5套以上免费配送
6 SPT100/CUS 可根据用户要求增加以太网或串行口。最大可扩充至串行口4个，以太网2个。 在SPT2010的基础上，另加串行口为500元/个，以太网口为1000元/个
免费赠送EasySPC维护配置软件；
用户可根据现场自主快速完成规约调试配置；
通讯规约调试参照服务类型表收取服务费用。
