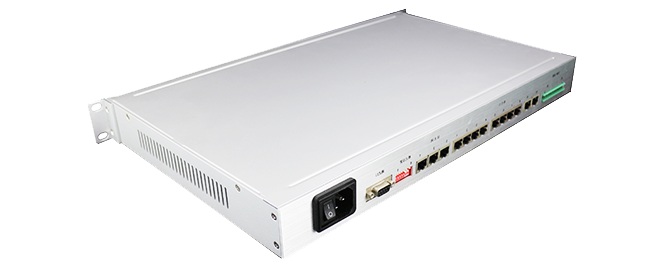

电力通讯管理机

概述

       SPC3000系列通讯管理机是变配电自动化系统的重要组成部分，完成变电站微机保护、自动装置、测控等智能电子装置与变电站主计算机系统、电网自动化系统之间的信息交互。实现各远方电站信息向上位主机的交换及网络转换，从而构成全分散式的RTU通讯系统。

       SPC3000系列通讯管理机是高度集成的新一代32位嵌入式智能通信装置，支持国内多种通讯规约，实现各种微机保护、测控装置、智能化仪表、直流屏等各种自动化装置和系统主计算机系统间的信息传递、合成、编辑、管理和设备监控功能。在小型自动化系统中直接采集现场所有的装置数据，并通过用户指定的通讯协议和通讯介质（以太网、RS232/422/485等）送到监控后台，完成后台对整个现场的监控。在大型中系统，则可以作为功能子站、间隔层，通过层层级连实现数据的分类别、分方向传送。


典型功能
◇ 标准19英寸1U机架式机箱；
◇实现串口、网络、CAN网之间数据协议的自由转换
◇ 支持各个接口参数的软件设置；
◇ 支持脉冲对时功能；
◇ 提供多种级联工作方式；
◇ 提供主备冗余、切换功能；
◇ 支持各种电力及工业协议转换；
◇ 支持非标准通讯协议的二次开发。

技术特性

◇ 采用32位高性能单片机和Nucleus操作系统为平台；
◇实现多任务，基于消息队列的通信程序；
◇面对对象编程：通信口、通讯规约均为单独的独立对象；
◇具有灵活的在线、离线调试手段；
◇可靠的程序升级、下载参数及数据查询功能；
◇具备强大的自我诊断与自恢复功能，自恢复时间<1s；
◇整机无可调节器件，无风扇设计；
◇支持最多3个以太网口，10个串口，2个CAN网口；
◇所有接口都具有光电隔离及浪涌保护措施；
◇采用性能良好的开关电源，宽范围的电压输入，广泛适用各种供电环境；
◇宽工作坏境：-40℃~十85℃；5％-95％(无凝结)。


主要应用
◇ 变配电就地监控系统
◇ 变电站与调度系统数据通信；
◇ 工业自动化系统互联互通；






功能 实现串口到网络数据协议的转换
支持网络接口参数设置
支持串行接口参数设置
支持CAN接口参数设置
支持脉冲对时功能
提供多种级联工作方式
提供主备冗余、切换功能
支持各种电力及工业协议转换
支持非标准通讯协议的二次开发
系统参数 CPU：MOTOROLA MC68332
主频 25MHz
RAM：2K x 8
Flash：512K x 4
操作系统：Nucleus
编译环境：SDS SingleStep

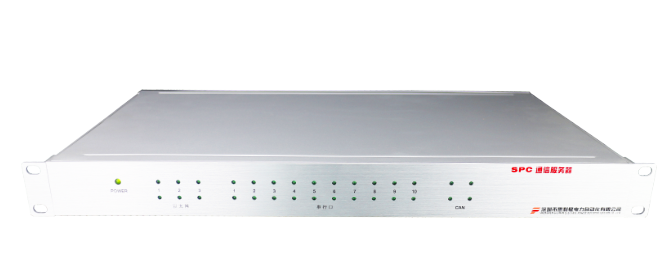

指示灯 前面板指示灯：
电源指示灯：P1
以太网口指示灯：L/A、SP（以太网电口)

串口指示灯：TX、RX
CAN口指示灯：TX、RX

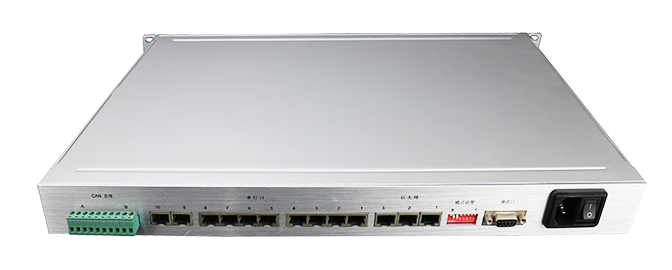

端口 百兆电口：RJ45接口，10／000Base-T自适应，支持MDI/MDI-X 自动性反转串口
通信串口：RJ45接口，支持RS485方式或RS232方式连接
隔离电压：1500V
端口保护：TVS、放电管、电磁隔离
对时输入接口：1路PPS输入
Console口：BDM定义，DB9
机械结构及性能 机箱外壳：高强度铝制机箱，表面散热，无风扇设计
防护等级：IP40
尺寸 (W × D x H)；
机架式：482.6mm x231mm x 44mm
重量：<5kg
安装方式：1U 标准19英寸机架式挂耳安装
行业符合性标准 EMS
IEC61000-4-2(静电放电)：±18kV接触放电、±15KV空气放电
IEC61000-4-3(电磷场)10V／m(80MHz ~ 2GHl)
IEC61000-4-4(快速瞬变)电源线：±4kV；数据线：±2kV
IEC61000-4-5(浪涌)电源线：±2kV／(差模）±4kV／(共模)；数据线：±2kV
IEC61000-4-6(传导)3V(10kHz ~ 150kHz)；10V(150kHz ~ 80MHz）
IEC61000-4-8(工频磁场)100A／m连续，1000A／m 1s ~ 3s
IEC61000．4-9(脉冲磁场)1000A/m(峰值)
IEC61000-4-10(阻尼振荡)100A／m
IEC61000-4-12(振荡波)共模2.5kV，差模1kV
IEC61000-4~16(共模传导)30W连续，300V 1s
EMI：FCC CFR47 Part 15，EN55022／CISPR22，ClassA
机械：IEC60068-2-6(振动) lEC60068-2-27(冲) IEC60068-2-32(自由跌落）
电源 输入电压：交流(175~264VAC)
接入端子：3芯插拔式接线端子
功率：<15W

保护：反接保护．过载保护
绝缘性能 绝缘电阻：>20MΩ
介质强度：电源和告瞥：2kV；以太网电接口对地0.5kV
冲击电压：电源和告警：5kV；以太网接口对地
1W

适用环境 工作温度：-40℃ ~ ±85℃
保存温度：-40℃ ~ ±85℃
全国联保 MTBF>50000h

保修期：5年

型号 光口 环网光口 CAN网口 10/100Base-TX 电口 串口 安装方式
SPC1100 - - - 1 6 1U 机架式
SPC1200 - - - 2 8
SPC1300 - - - 3 10
SPC1400 - - 2 1 6
SPC1500 - - 2 2 8
SPC1600 - - 2 3 10
