变配电监控系统选型指南



概述

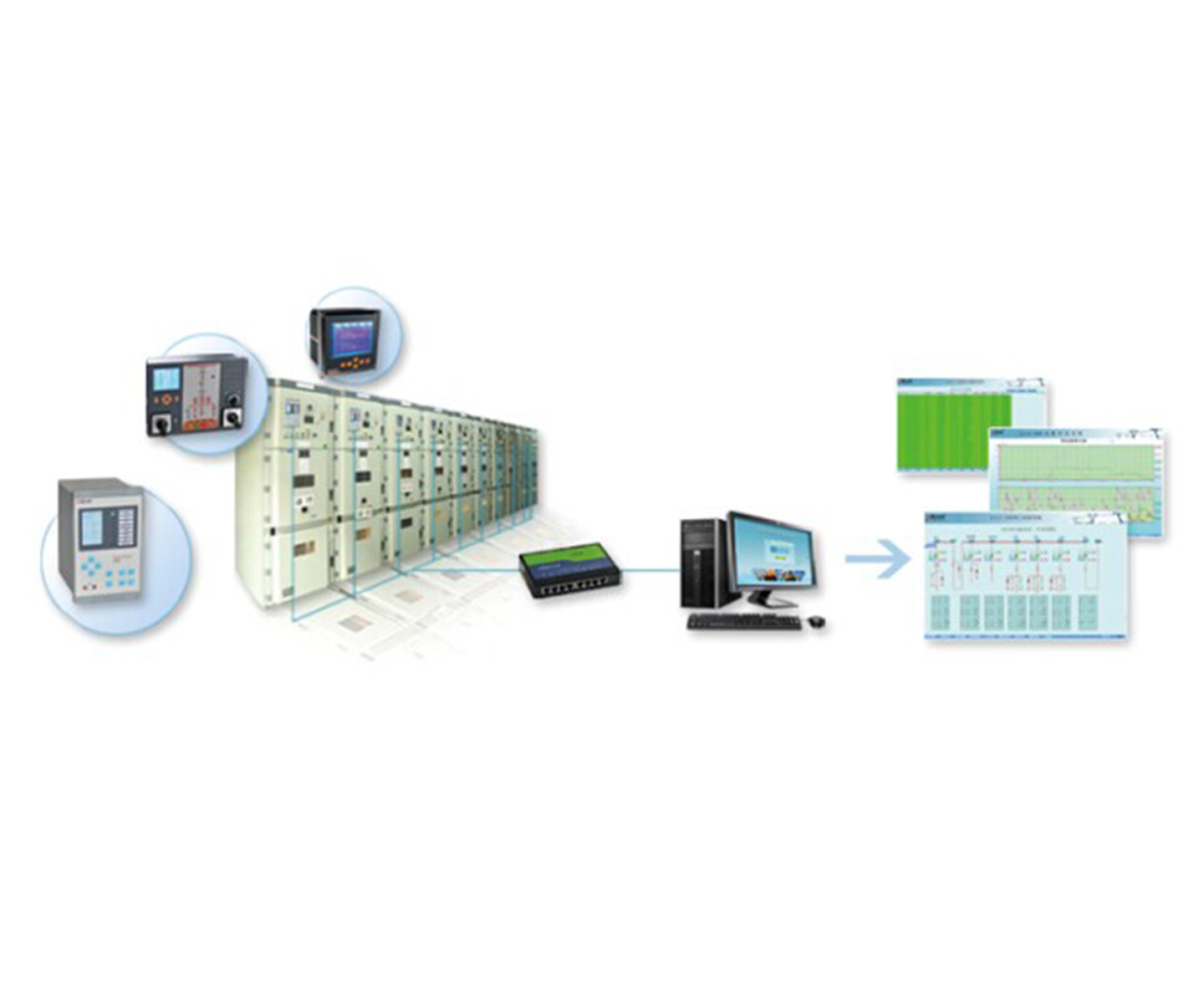

思利敏SLM2100智能配电监控系统适用于各行业35kV~0.4kV电压等级的用户端供、配电系统运行状态监视和控制管理，对用户配电网络和电气设备的提供不间断保护、监视、控制，提高用户供电可靠性，提高用户供配电系统的自动化水平，实现可靠、安全、高效的配电、用电。


智能配电监控系统可建立配电网络仿真模型，模拟配电网络运行，实现无人值班模式；根据顺序事件记录、波形记录、故障录波，协助运维人员，实现快速故障分析，定位和排除问题，尽量缩短停机时间；实时采集各回路、设备的电流、电压、功率、电能以及谐波、电压波动等参数，对配电系统和用电设备进行用能分析和能效管理；实现变电配电站视频无缝接入，当变电站发生事故跳闸等紧急情况时，系统立即自动调用现场画面，调整摄像机姿态，捕捉现场目标，减少运行人员分析响应时间，大幅度提升响应速度和工作效率。


典型组网方案

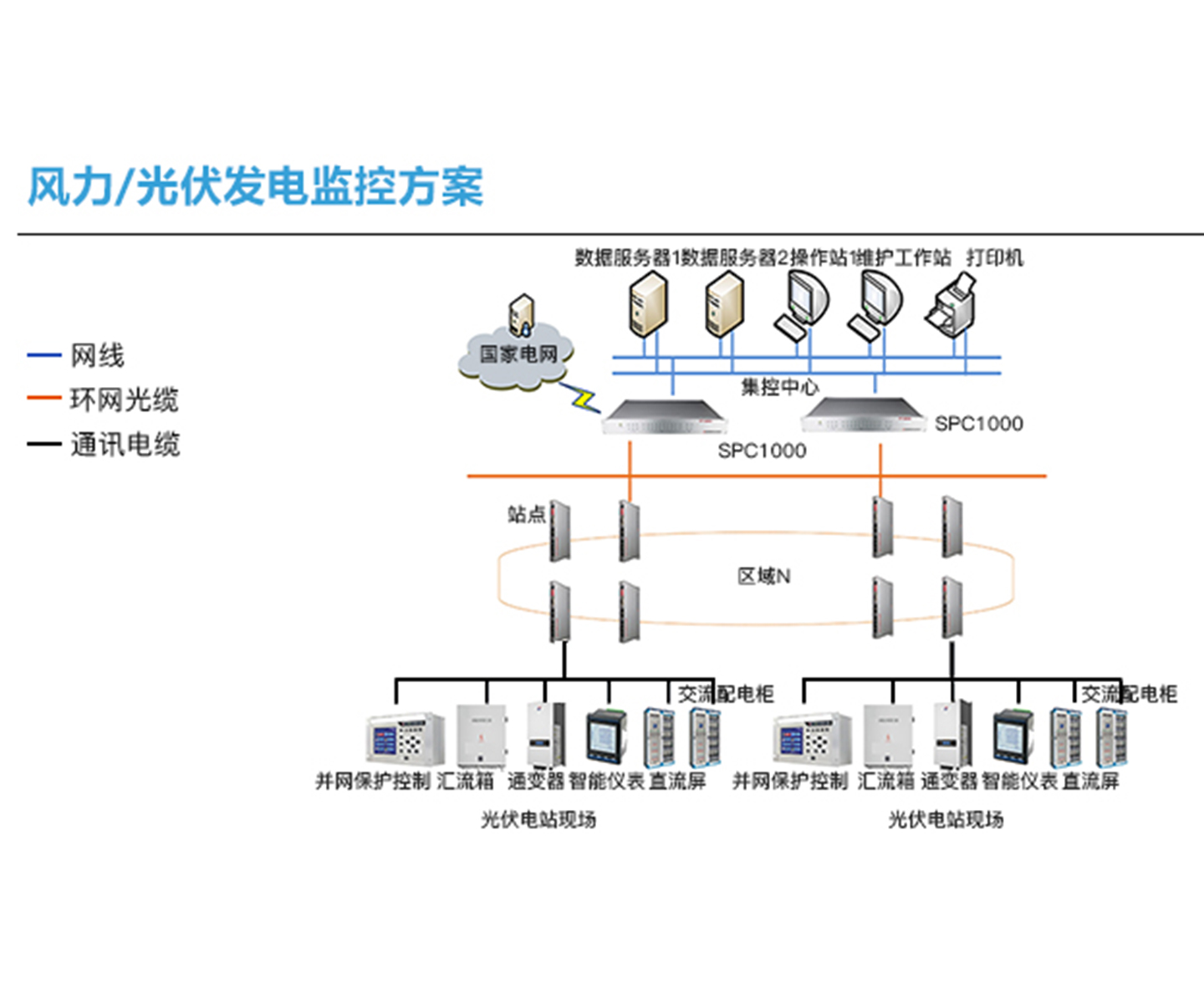

智能配电监控系统组网方式灵活，支持星型单机单网、星型双机双网、光纤环网。星型单机单网适用于系统设备数少、规模小，值班室或监控中心距离高低压室比较近，可靠性要求一般的项目；环型光纤双机单网适合可靠性要求较高、分站之间要求相互影响较小、可扩展性要求一般的项目；星型光纤双机双网适合可靠性要求很高、分站之间要求相互影响小、可扩展性要求很高的项目。

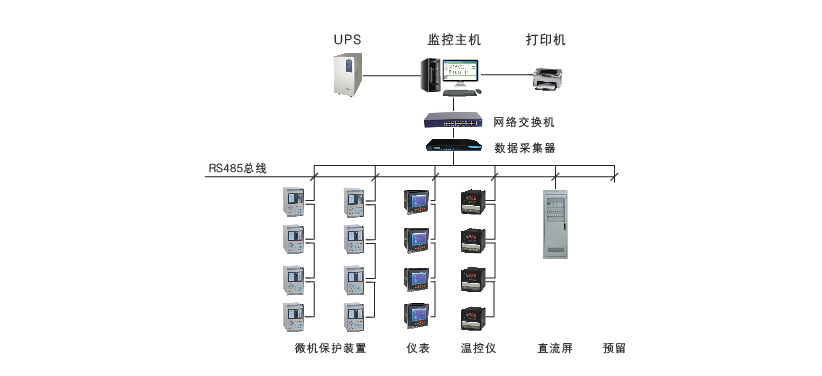

单机单网

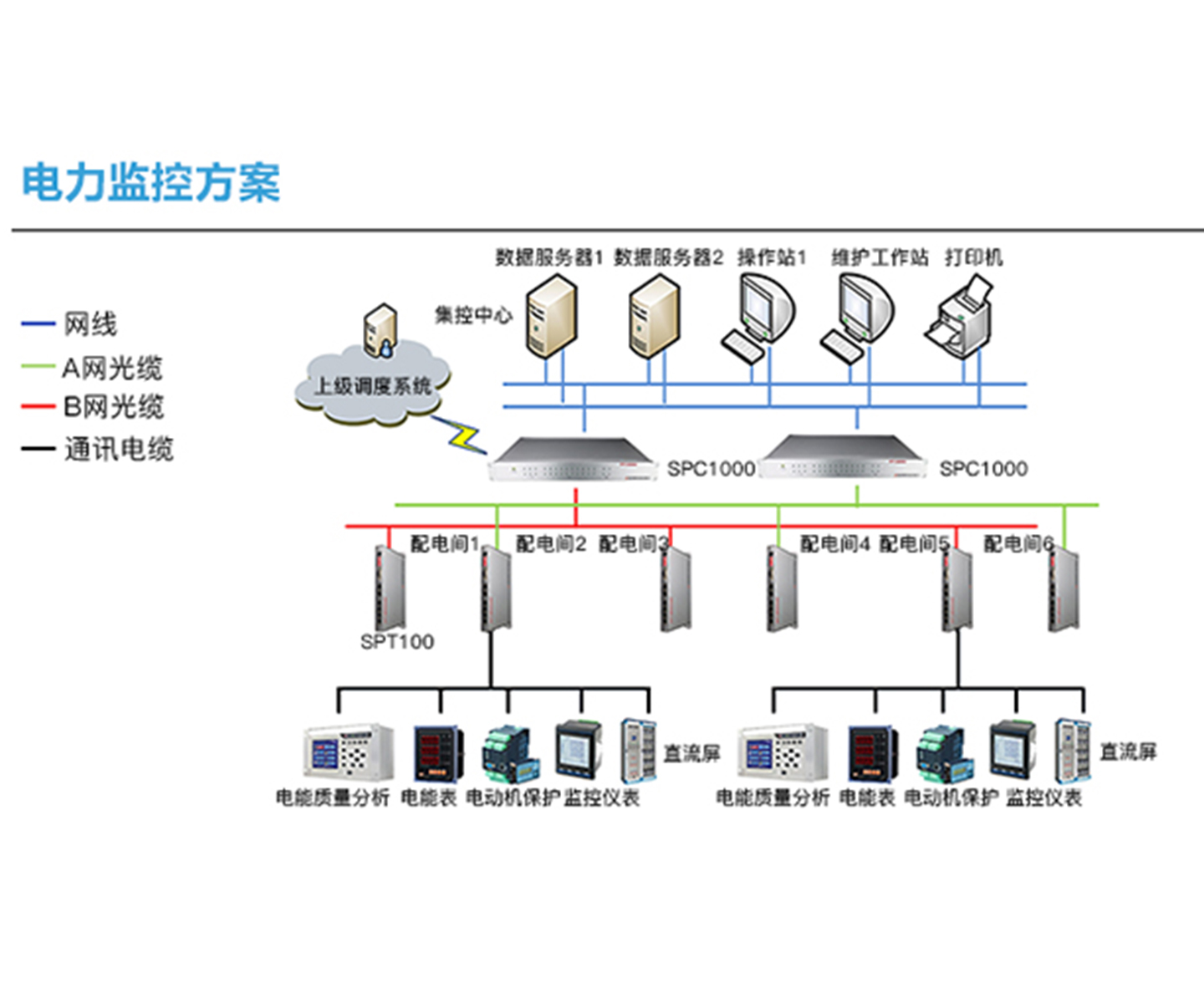

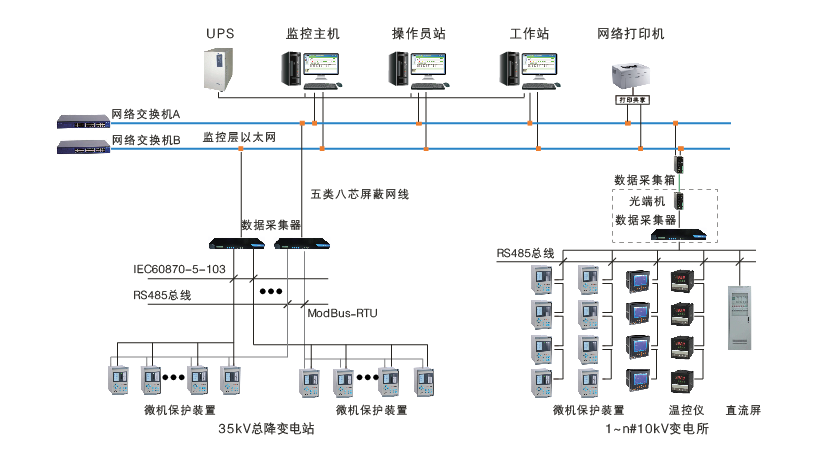

星型双机双网

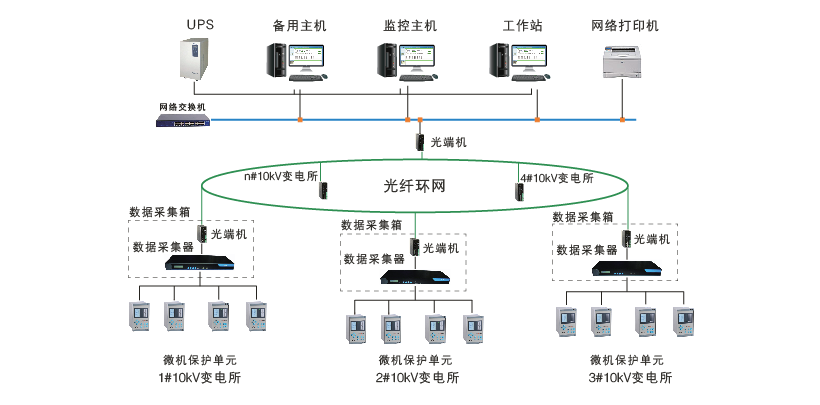

环形光纤双机双网




“三遥”（即遥信、遥测、遥控）

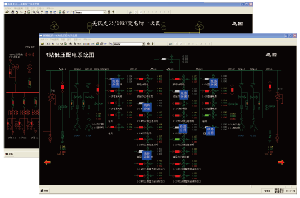

利用就地安装的微机保护装置、智能仪表等，采集各回路的电参量、非电量及开关状态量（分合位），结合电气主接线图予以显示，通过系统操作，实现断路器、开关的远程分合闸控制以及遥调操作。
继电保护及其自动化
实现用户变电站的进线、馈线、变压器及母联等保护，对双电源进线或分段供电的用户，可实现任意逻辑的备用电源自投。具有保护定值召唤和下载功能，可远程显示保护功能的投退状态和定值设置，通过账号权限管理和密码确保操作安全。
功能图

故障、告警、事件管理
系统与继电保护、智能仪表通讯，实时读取变电站运行的各类异常状况及参数记录，也可以在系统软件中设置遥测越限值产生告警事件。当事件发生时，事件窗口自动弹出，并用颜色区分已被确认和未被确认的事件，指导操作员执行规定操作。
功能图
故障录波和事故反演
故障录波和事故反演用于故障后分析故障产生的原因和责任认定。系统故障录波可实现对故障发生时刻的前4个周波和后10个周波（具体应以现场继电保护装置的实际功能为准）予以记录并显示。事故反演则是在事故发生后，重放事故前1分钟和事故后5分钟的系统重要参数，准确直观的进行事故分析，查找供电系统隐患，快速定位故障，及时恢复供电。
功能图
统计报表、图表分析

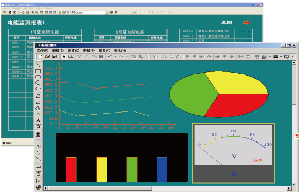

提供灵活的报表生成工具，统计参量包括电流、电压、功率、电度等，可自动生成时报表、日报表、周报表、月报表、季报表、年报表。同时，可将指定参量的历时数据、比对数据以棒图、曲线图、饼图等形式展现，一目了然，为电气节能改造提供依据。
数据转发和访问
思利敏SLM2100智能配电系统可作为前端子系统，通过传感器（智能仪表、装置）采集现场运行数据，根据需求通过网络转发给其它软件系统，如建筑能耗分析系统、BA系统、集中运维管理系统等，支持MODBUS-TCP、以太网103等通讯规约。系统软件可分布式安装，支持局域网客户端访问或WEB浏览。
功能图

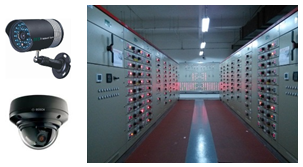

变电站视频集成
对远离监控值班室的用户分变电所，通过软件的视频集成功能，发生紧急状况或对开关实施遥控时，系统软件可将现场画面及时传输至监控室。视频集成可大幅提高操作员的工作效率，减少往返时间，特别适合商业广场、高校、超高层建筑等供电范围较大的场合。
功能图
变电站远程维护
智能配电系统的自动化功能帮助专业电工提高运维工作效率，降低成本支出。同时，系统也可以与集中运维平台连接，实现变电站的远程运维（ “代维代运”）。

监控系统选型

应用场合 产品需求 推荐产品 产品描述
35KV/10KV变电站 就地监控、数据转发 SEPT2000电力监控软件 SEPT 电力监控软件是一套用于快速构建变配电监控系统的组态软件，基于windows系列32位操作系统，通过对现场数据的采集处理，以动画显示、报警处理、流程控制和报表输出等多种方式向用户提供解决实际工程问题的方案，在自动化行业有着广泛的应用，充分满足用户在"智能变配电、企业电能管理、电气监控、光伏电站、能耗监测"等自动化监控系统平台的制作要求。

通讯层

应用场合 产品需求 推荐产品 产品描述
35KV/10KV变电站 数据采集器：接入最多128个现场设备，解析通讯规约，实现数据采集、转发。 SPC1000通讯管理机 SPC3000系列通讯管理机是变配电自动化系统的重要组成部分，完成变电站微机保护、自动装置、测控等智能电子装置与变电站主计算机系统、电网自动化系统之间的信息交互。实现各远方电站信息向上位主机的交换及网络转换，从而构成全分散式的RTU通讯系统。
数据采集器：接入最多64个现场设备，解析通讯规约，实现数据采集、转发。 SPT100智能规约转换器 SPT100主要用于各种自动化网络通信场合，进行通讯规约间的转换。以RS232/485串行接口或以太网接口与智能仪表、保护装置、直流屏、自动化系统等进行数据通讯，经程序处理后通过网络或串口按照用户指定的通信规约标准送往监控后台或其他应用系统。适应恶劣的现场运行条件，可广泛应用于各类自动化系统的分布式数据采集与协议转换环境中。

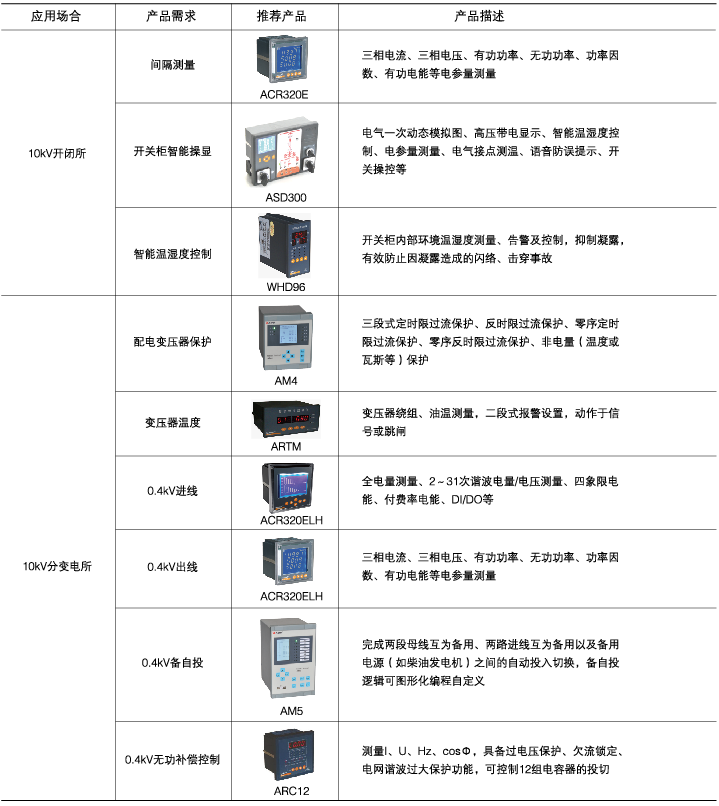

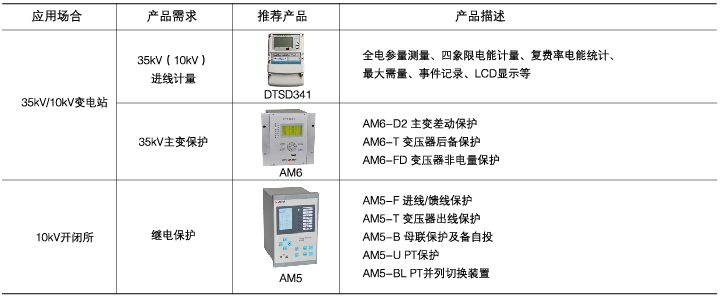

现场设备层（代理产品推荐）
