工业卫星同步时钟(可选OCXO守时）

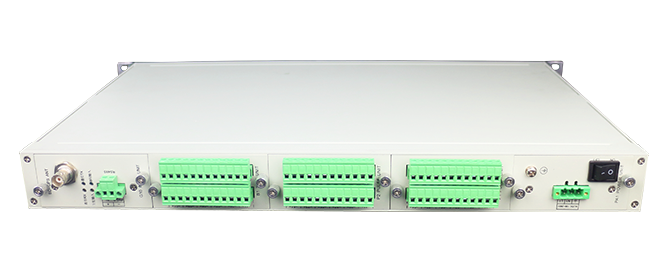

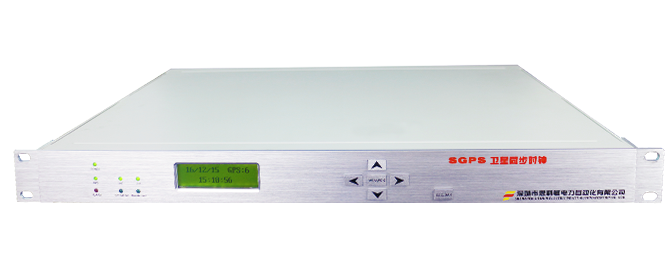

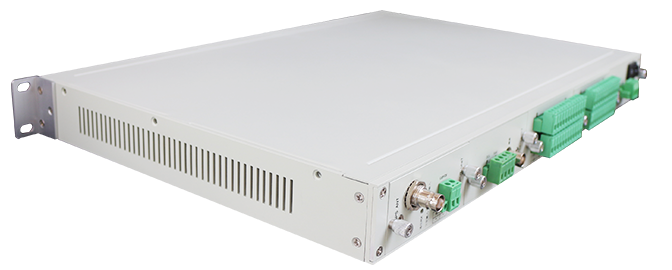

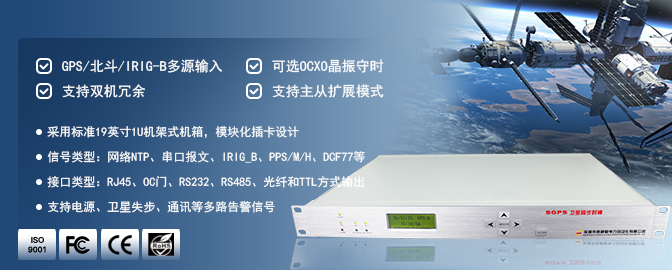

概述
SGPS系列工业卫星同步时钟是思利敏电力公司精心设计、自主研制开发的一款高性能1U机架式卫星同步时钟，支持美国GPS、中国北斗、IRIG-B等信号输入，可选高稳OCXO晶振保持时间精度，输出与UTC时间高度同步的时间信息。装置具有标准串口报文、IRIG-B、DCF77及脉冲（PPS/PPM/PPH）、网络NTP等对时接口输出。输入与输出接口模块可选，并可根据现场需求构建主从模式（即主时钟+扩展时钟），立足于解决电力、工业现场种类繁多的智能化设备的统一对时。
技术特性
◇ 采用多同步源自适应同步技术，同步精度优于±0.2μs；
◇ 支持多基准信号冗余授时，进行不同系统间的无缝切换；
◇ 装置输出的1PPS信号不受外部信号跳变带来的影响，复现UTC时间基准；
◇ 时间报文输出采用了双CPU并行处理技术，串口报文发送时刻为秒的准时沿，误差不大于+0.2ms；
◇ 脉冲输出采用脉冲大电流发生电路，使光电隔离空接点能输出高精度的脉冲信号，误差不大于3μs；
◇ 采用无过冲IRIG-B(AC)码产生技术，产生高精度的IRIG-B(AC)码，精度可达5μs；
◇ 采用闭环控制守时技术，采用TCXO守时精度为15μs/min；采用OCXO守时精度为0.6μs/min；
◇ 支持双机冗余热备，当外部时间基准故障时，停止输出备份信号，保障备机信号基准的准确安全。
典型功能
◇ 采用1U标准19英寸机架式机箱，全功能模块插卡式组合安装，兼容性强；
◇ 支持GPS、北斗、IRIG-B等多种时间基准；实现时间信号源之间的无缝切换；
◇ 丰富的输出接口类型：OC门、RS232、RS485、光纤和TTL方式输出；
◇ 丰富的输出时标信号类型：网络SNTP/NTP、串口报文、IRIG_B、PPS/M/H、DCF77等；
◇ 输出接口扩展单元可选，灵活组成各种授时系统；
◇ 支持电源、卫星失步、通讯等多路告警信号；
◇ 支持双机冗余工作模式；
◇ 具有自复位能力，在因干扰造成装置程序出错时，能自动恢复正常工作；
◇ 大屏幕液晶显示，中英文导航，提供6个按键实现人机交互，可直接设置设备参数；
◇ 多种工作状态指示灯，实时反映装置的运行状态，便于运行值班人员的日常巡视；
◇ 提供集成化管理软件，支持对全网设备的在线监控、参数配置与功能管理；
| 项目 | 主要技术特点和参数 | |
| GPS | 本地第一次开机 | ≤2～5分钟（初始位置、时间、历书均未知） |
| 位置变化重开 机 | ≤90秒 | |
| 位置不变重开机 | ≤40秒 | |
| 瞬间断电重开机 | ≤20秒 | |
| 定位精度 | 小于10米（95% ） | |
| 时间精度 | 30ns | |
| 接收载波频率 | 1575.42MHz | |
| 接收灵敏度 | 捕获<-130dBm，跟踪 <-133dBm | |
| 北斗 | 冷启动首捕时间 | ≤2秒 |
| 失锁重捕时间 | ≤1秒 | |
| 自动定 位时间 | 2分钟 | |
| 自动授时时间 | 2分钟 | |
| 定位数据更新率 | 1Hz、2Hz、4Hz、8Hz、16Hz可选 | |
| 定位精度 | 小于10米 | |
| 授时精度 | 50ns | |
| 接收灵敏度 | -127.6dBm | |
| 装置输出接口（全配置） | 可根据实际应用灵活配置 | |
| 网络 | 界面规范 |
10ba |
| 协 议 | ARP、ICMP、UDP、NTP、SNTP、PTP。 | |
| UDP接收主机 | 16组，支持广播、组播，满足无限个主机的授时需要。 | |
| 串口 | 串口参数 | 波特率：300bps～115200bps软件可设置；数据位、校验位、停止位可设。 |
| 光纤 | 信号：TXD。波长820nm、1310nm可选。 | |
| RS232 | 信号：TXD、GND。 | |
| RS485 | 信号：TA、TB，每路最多可以驱动128个负载。 | |
| TTL | 信号：TXD、GND。 | |
| OC门输出方式 | 信号：TXD、GND。CE间外接电压V CE：最大300VDC。 | |
| CE间允许电流I CE： 大200mA。 | ||
| 脉冲 | 准时沿 | TTL电平：上升沿，上升时间≤50 ns； |
| RS-422、RS-485：上升沿，上升时间≤100 ns； | ||
| 光纤：上升沿，上升时间≤100 ns； | ||
| 静态空接点：上升沿，上升时间≤1us。 | ||
| 光纤 | 时间精度：±1us。波长820nm、1310nm可选。 | |
| OC门输出方式 | 时间精度：±1us。CE间外接电压V CE：最大300VDC。 | |
| CE间允许电流I CE：最大200mA。 | ||
| RS232 | 时间精度：±1us。信号：TXD、GND。 | |
| RS485总线方式 | 时间精度：±1us。每路最多可以驱动128个负载。 | |
| TTL： | 时间精度：±1us。信号：TXD、GND。 | |
| 电平脉宽： | 10ms～800ms软件可设置，步长1ms。 | |
| IRIG-B | 光纤： | 时间精度：±1us。波长820nm、1310nm可选。 |
| OC门输出方式 | 时间精度：±1us。CE间外接电压V CE：最大300VDC。 | |
| CE间允许电流I CE：最大200mA。 | ||
| RS232 | 时间精度：±1us。信号：TXD、GND。 | |
|
IRIG-B（AC） |
时间精度：±3us，平衡方式600Ω，13Vpp时可以驱动330Ω以上的纯阻性负载，输出幅度：2～ 13Vpp连续软件可调， | |
| 调制比例：2～8软件可调，过零时间偏移：-30～30us软件可调（用于提高交流调制解码方的时间解调精度）。 | ||
| RS485总线方式 | 每路最多可以驱动128个负载。 | |
| TTL | 时间精度：±1us。信号：TXD、GND。 | |
| NTP |
时间精度：100us，标准的10/100ba |
|
| 守时精度 | 主时钟标配守时精度为0.5us/小时，有更高精度要求时可 以更换时钟源。扩展时钟守时功能可选。 | |
| 输出时间与协调世界时时间同步精确度 | 小于0.5 us。 | |
| 网管协议 | 提供方便的网络管理功能。 | |
| 告警接点形式 | 继电器空接点，接点容量60VDC@1A。 | |
| 操作系统 | Windows操作系统平台管理软件 | |
| 隔离保护 | 电磁隔离 | 以太网口1.5kV。 |
| 浪涌保护 | 各输出线路600W。 | |
| EMC相容 | 满足电力系统EMC标准要求。 | |
| 工作电源 | 单电源输入，110VDC、220VDC 和220VAC通用。 | |
| 外形尺寸 | 1U标准19英寸机架式机箱。 | |
| 环境参数 | 工作温度：－20℃～＋60℃、湿度：10%～90%（不结露）；保存温度：－40℃～ ＋85℃、湿度：5%～95%（不结露）。 | |
| MTBF |
大于50000小时。 |
|
推荐型号
| 产品名称 | 型号 | 输入源 | 守时模块 | 网口输出 | 脉冲输出 | IRIG-B输出 | 串口输出 | DCF77输出 | 报警输出 | 电源 | 安装 | ||||||||
| GPS | BD | IRIG-B电口 | IRIG-B光口 | TCXO | OCXO | NTP/SNTP | 电口 | 光口 |
RS 232 |
RS 422/485 |
空接点 | 光口 | 继电器 | 网络 | |||||
| 卫星同步时钟 | SGPS1000 | 1 | 1 | 1 | - | 1 | - | - | - | - | 18 | 18 | - | - | - | - |
单路220 VAC输入 |
1U机架式 | |
| SGPS1001 | 1 | 1 | 1 | - | 1 | - | - | 24 | 6 | 6 | - | - | - | - | |||||
| SGPS1002 | 1 | 1 | 1 | - | 1 | - | 12 | 12 | 6 | 6 | - | - | - | - | |||||
| SGPS1003 | 1 | 1 | 1 | - | 1 | - | - | - | 24 | - | 6 | 6 | - | - | - | - | |||
| SGPS1004 | 1 | 1 | 1 | - | 1 | - | 1 | 12 | - | - | 6 | 6 | - | - | - | - | |||
| SGPS1005 | 1 | 1 | 1 | - | 1 | - | 1 | - | 12 | - | 6 | 6 | - | - | - | - | |||
| SGPS1006 | 1 | 1 | 1 | - | 1 | - | 1 | 12 | 12 | - | - | - | - | - | - | - | |||
| SGPS1007 | 1 | 1 | 1 | - | 1 | - | 1 | 12 | 4 | 2 | - | - | - | - | - | - | |||
| SGPS1008 | 1 | 1 | 1 | - | 1 | 1 | 4 | 2 | 6 | 6 | - | - | - | - | |||||
| SGPS1009 | 1 | 1 | 1 | - | 1 | - | 1 | - | - | 4 | 6 | 6 | - | - | - | - | |||
| SGPS1010 | 1 | 1 | 1 | - | 1 | - | 2 | 1 | 1 | - | - | - | - | 2 | 1 | ||||
| SGPS1011 | 1 | 1 | 1 | - | 1 | - | 2 | - | - | 6 | 6 | - | - | - | - | ||||
| SGPS1012 | 1 | 1 | 1 | - | 1 | - | 2 | 6 | 6 | - | - | - | - | - | - | - | |||
| 扩展时钟 | SGPS3000 | - | - | 2 | - | 1 | - | - | - | - | - | 18 | 18 | - | - | - | - | ||
| SGPS3001 | - | - | 2 | - | 1 | - | - | 36 | - | - | - | - | - | - | - | - | |||
| SGPS3002 | - | - | 2 | - | 1 | - | - | - | 36 | - | - | - | - | - | - | - | |||
| SGPS3003 | - | - | 2 | - | 1 | - | - | 12 | 24 | - | - | - | - | - | - | - | |||
| SGPS3004 | - | - | 2 | - | 1 | - | - | 24 | 12 | - | - | - | - | - | - | - | |||
| SGPS3005 | - | - | 2 | - | 1 | - | - | 12 | 12 | - | 6 | 6 | - | - | - | - | |||
1、 以上产品标配长度为30米的专用卫星天线；
2、 关于脉冲格式（PPS/PPM/PPH）以及脉冲类型（TTL/差分/空接点）可任意指定；
3、 关于IRIG-B电口接口类型（TTL/差分/空接点）可任意指定；
4、 信号接线方式：卫星输入与频率输出为BNC接口；脉冲、IRIG-B、串口报文、DCF77、报警信号为端子排接口；网络NTP与网络报警为RJ45端口；光口为SC、ST或FC接口；
5、 默认守时模块为高精度TCXO晶振，可选配OCXO晶振模块。
6、 SGPS为标准19英寸1U高度机架式机箱，支持最多1个可选输入模块，3个输出模块，欢迎用户按需定制。具体的功能模块选择请参考《订货指南》
定制选型
| 设备名称 | 可选输入模块 | 默认守时模块 | 可选守时模块 | 可选输入模块 | 电源模块 | 机箱类型 | 主要用途 |
| SGPS系列工业卫星同步时钟 |
G1X系列卫星输入模块； G3X系列IRIG-B输入模块 |
TCXO | K1 OCXO守时模块 |
A系列报警模块； B系列IRIG-B输出模块； N系列网络输出模块（不含N2模块）； P系列脉冲输出模块； S系列串口输出模块； PB/PBS系列混合时码输出模块。 |
PA1 单路电源输入模块； | 1U标准19英寸机架式 | 小型变电站、配电所、工业自动化现场等 |
可选插卡式功能模块
| 类型 | 模块型号 | 输入/输出基本配置 |
| 机箱 | 1U 机箱（内置主板+显示模块+默认G10卫星输入模块） | 最多配置1个输入模块、3个输出模块、1个电源模块 |
| 输入模块（每台装置最多可选三块） | G10 INPUT UNIT接收模块 |
1路GPS+北斗双模输入； 1路IRIG-B(DC RS-422)时码输入 |
| G11 INPUT UNIT接收模块 | 1路 GPS+北斗双模输入 | |
| G12 INPUT UNIT接收模块 | 1路北斗输入 | |
| G13 INPUT UNIT接收模块 | 1路GPS输入 | |
| G14 INPUT UNIT接收模块 |
1路GPS输入 1路IRIG-B(DC RS-422)时码输入 |
|
| G15 INPUT UNIT接收模块 |
1路北斗输入 1路IRIG-B(DC RS-422)时码输入 |
|
| G16 INPUT UNIT接收模块 |
1路GPS输入 1路 北斗输入 1路IRIG-B(DC RS-422)时码输入 |
|
| G21 INPUT UNIT接收模块 | 1路NTP输入 | |
| G22 INPUT UNIT接收模块 | 1路PTP输入 | |
| G31 INPUT UNIT接收模块 | 2路IRIG-B(DC RS-422)时码输入 | |
| G32 INPUT UNIT接收模块 | 2路IRIG-B(DC光纤)时码输入 | |
| 内部守时模块 | K0 内部守时模块 | TCXO 温补晶振模块（默认配置） |
| K1 内部守时模块 | OCXO恒温晶振模块块 | |
|
时码 输出模块 |
B1 IRIG-B UNIT 直流B码输出模块 | 12路IRIG-B(DC RS-422)码输出 |
| B2 IRIG-B UNIT 直流B码输出模块 | 12路IRIG-B(DC 无源空接点)码输出 | |
| B4 IRIG-B UNIT 光纤B码输出模块 |
2路IRIG-B(DC 光纤)码输出（可设置为PPS） 4路IRIG-B(DC RS-422)码输出 |
|
| B5 IRIG-B UNIT光纤B码输出模块 | 4路IRIG-B(DC光纤)码输出（可设置为PPS） | |
| B6 IRIG-B UNIT直流B码输出模块 | 12路IRIG-B(DC TTL电平)码输出 | |
| P1 PULSE UNIT脉冲输出模块 | 12路分秒时可设脉冲接口（TTL）输出 | |
| P2 PULSE UNIT脉冲输出模块 | 12路分秒可设脉冲接口（无源空接点）输出 | |
| P3 PULSE UNIT脉冲输出模块 | 12路秒脉冲接口（差分电平RS422）输出 | |
| PB1 TIME UNIT混合时码输出模块 |
6路分秒可设脉冲接口（无源空接点）输出 6路IRIG-B(DC RS-422)码输出 |
|
| S1 SERIAL UNIT时间报文输出模块 |
6路时间报文（RS232）串口输出 6路时间报文（RS422）串口输出 |
|
| PB SERIAL UNIT混合时码输出模块 |
6路时分秒可设脉冲接口（DC RS422）输出 6路IRIG-B(DC RS422)码输出 |
|
| PBS SERIAL UNIT混合时码输出模块 |
4路时分秒可设脉冲接口（DC RS422）输出 4路IRIG-B(DC RS422)码输出 4路时间报文（DC RS422）串口输出 |
|
| 网络输出模块 | N1 NTP SERVER UNIT | 10/100/1000M单网口模块，支持NTP时间协议 |
| N3 NTP SERVER UNIT |
10/100M单网口模块，支持NTP时间协议 4个USB接口 |
|
| 电源模块 | PA1 POWER UNIT | 220V AC/220VDC/110VDC 输入(单电源)：5V@8A输出 |
|
报警模块 （每台装置只能选一块） |
A1 ALARM UNIT |
1路PPS输出； 1路IRIG-B输出； 1路信号丢失继电器告警接点输出； 1路电源消失继电器告警接点输出； |
| A2 ALARM UNIT |
1路PPS输出； 1路IRIG-B输出； 1路信号丢失继电器告警接点输出； 1路电源消失继电器告警接点输出； 10/100M自适应单网口模块(IEC 104协议)输出 |
|
| 网管模块 | M1 INFO UNIT |
10/100M单网口模块，支持SNTM网管协议； 附赠STM网管软件，支持远程升级设备，并可对全网SNTM设备进行状态监视与设置。 |
|
天线 |
STX30 | 30米专用卫星天线 |
| STX50 | 50米专用卫星天线 | |
| STX80 | 80米专用卫星天线 | |
| STX100 | 100米专用卫星天线 |
