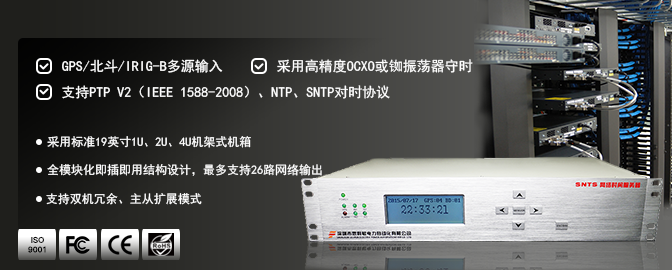

网络时间服务器(可选铷原子守时)

概述

        SNTS系列网络时间服务器实现了网络PTP/NTP 与卫星信号冗余输入，支持PTP/NTP/SNTP网络对时、串口报文授时、1PPS脉冲信号输出，干接点报警信号输出，采用安全的MD5协议和证书加密方式，具有完整的日志记录功能和USB端口下载功能。该产品系统整体功耗小，采用无风扇设计，运行可靠稳定，完全满足《国家电网统一时钟系统技术规范》、《上海电网GPS时间同步系统技术原则和运行管理规定》和《电力系统时间同步技术规范》的各种要求，特别适用于分布在不同地点不同系统的统一授时，为计算机网络、计算机应用系统、流程控制管理系统、电子商务系统、网上B2B系统以及数据库的保存及维护需要提供精密的标准时间信号和时间戳服务。

        SNTS系列网络时间服务器作为思利敏电力公司系列时间产品单元，内置高精度OCXO晶振（可选铷原子）守时，可作为一级、二级甚至多级PTP/NTP时间服务器，支持任意扩展，满足大规模、多方式的时间信号需求。产品自推出市场以来，经受了众多的现场运行考验，得到广大用户的认可与信赖，已经被成功应用于政府、金融、移动通信、公安、石油、电力、交通、以及国防等领域。


技术特性
◇采用多同步源自适应同步技术，同步精度优于±0.2μs；
◇1PPS信号是内置振荡器的分频秒信号输出，不受北斗/GPS秒脉冲信号跳变带来的影响，精确复现UTC时间基准；
◇时间报文输出采用了多核处理器并行处理技术，串口报文发送时刻为秒的准时沿，误差不大于+0.2ms；
◇支持：NTP、SNTP、ARP、UDP、TCP、Telent、ICMP、SNMP、DHCP和TFTP，校时精度达到1～10ms；
◇支持PTP V2（IEEE 1588-2008），相对于UTC具有优于30ns的时间精度；
◇采用闭环控制守时技术实现高精度守时时钟，采用OCXO守时精度可达到0.6μs/min，采用铷原子驯服机制，守时准确度 可达到24小时<±5x10 -11 ( 25 ℃）；


典型功能

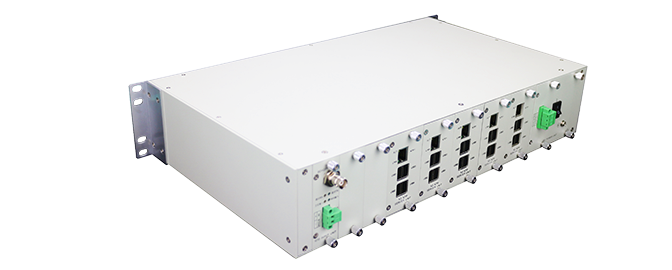

◇采用1U、2U、4U标准19英寸机架式机箱，全模块化即插即用结构设计，具备优异的兼容能力；
◇支持PTP/NTP/美国GPS/中国北斗/CDMA/IRIG-B码/OCXO/铷原子钟等多种时间基准，实现时间信号源之间的无缝切换；
◇支持最多26路物理隔离的10/100M自适应网口输出（每个端口具有独立的MAC地址）；
◇选用高性能、宽范围开关电源，支持双电源冗余供电，工作稳定可靠；
◇具有自复位能力，在因干扰造成装置程序出错时，能自动恢复正常工作；

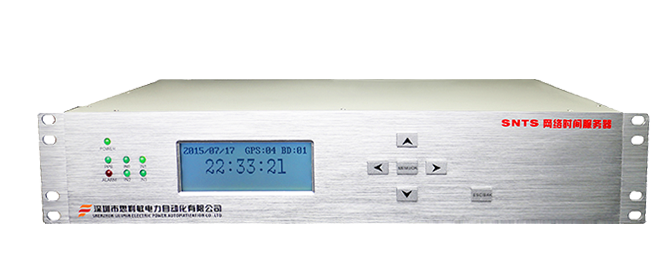

◇大屏幕液晶显示，中英文导航，提供6个按键实现人机交互，可直接设置设备参数；
◇多种工作状态指示灯，实时反映装置的运行状态，便于运行值班人员的日常巡视；
◇提供集成化管理软件，支持对全网设备的在线监控、参数配置与功能管理；
◇装置所有输入、输出信号采用电气隔离，电磁抗干扰达到III级标准。

规格参数



项目 主要技术特点和参数
GPS 本地第一次开机 ≤2～5分钟（初始位置、时间、历书均未知）
位置变化重开 机 ≤90秒
位置不变重开机 ≤40秒
瞬间断电重开机 ≤20秒
定位精度 小于10米（95% ）
时间精度 30ns
接收载波频率 1575.42MHz
接收灵敏度 捕获<-130dBm，跟踪 <-133dBm
北斗 冷启动首捕时间 ≤2秒
失锁重捕时间 ≤1秒
自动定 位时间 2分钟
自动授时时间 2分钟
定位数据更新率 1Hz、2Hz、4Hz、8Hz、16Hz可选
定位精度 小于10米
授时精度 50ns
接收灵敏度 -127.6dBm
 装置输出接口（全配置）  可根据实际应用灵活配置
网络 界面规范 10base-T/100base-TX自适应、MDI/MDI–X自动极性反转、IEEE802.3。
协 议 ARP、ICMP、UDP、NTP、SNTP、PTP。
UDP接收主机 16组，支持广播、组播，满足无限个主机的授时需要。
串口 串口参数 波特率：300bps～115200bps软件可设置；数据位、校验位、停止位可设。
光纤 信号：TXD。波长820nm、1310nm可选。
RS232 信号：TXD、GND。
RS485 信号：TA、TB，每路最多可以驱动128个负载。
TTL 信号：TXD、GND。
OC门输出方式 信号：TXD、GND。CE间外接电压V CE：最大300VDC。
　                CE间允许电流I CE： 大200mA。
脉冲 准时沿 TTL电平：上升沿，上升时间≤50 ns；
RS-422、RS-485：上升沿，上升时间≤100 ns；
光纤：上升沿，上升时间≤100 ns；
静态空接点：上升沿，上升时间≤1us。
光纤 时间精度：±1us。波长820nm、1310nm可选。
OC门输出方式 时间精度：±1us。CE间外接电压V CE：最大300VDC。
　                 CE间允许电流I CE：最大200mA。
RS232 时间精度：±1us。信号：TXD、GND。
RS485总线方式 时间精度：±1us。每路最多可以驱动128个负载。
TTL： 时间精度：±1us。信号：TXD、GND。
电平脉宽： 10ms～800ms软件可设置，步长1ms。
NTP 时间精度：10ms，标准的10/100baseT以太网RJ45接口。
PTP 时间精度：50ns，标准的10/100baseT以太网RJ45接口。
守时精度 主时钟标配守时精度为0.5us/小时，有更高精度要求时可 以更换时钟源。扩展时钟守时功能可选。
输出时间与协调世界时时间同步精确度 小于0.5 us。
网管协议 提供方便的网络管理功能。
告警接点形式 继电器空接点，接点容量60VDC@1A。
操作系统 Windows操作系统平台管理软件
隔离保护 电磁隔离 以太网口1.5kV。
浪涌保护 各输出线路600W。
EMC相容 满足电力系统EMC标准要求。
工作电源 可选单电源 单电源输入，110VDC、220VDC 和220VAC通用。
可选双电源 双电源输入，双电源之间互为冗余备用；110VDC、220VDC 和220VAC通用。
外形尺寸 1U或2U或4U、标准19英寸机架式机箱。
环境参数 工作温度：－20℃～＋60℃、湿度：10%～90%（不结露）；保存温度：－40℃～ ＋85℃、湿度：5%～95%（不结露）。
MTBF  大于50000小时。




守时精度




  中文 OCXO MQ中等 OCXO DHQ超高等 Rubidium铷原子
频率 GPS锁定频率同步精度（24h平均）
频率稳定度
短期稳定度 (τ = 1 sec) 2·10-10 2·10-12 2·10-11
频率自走一天精度 ±1.5·10-9 ±1·10-10 ±2·10-11
±15mHz (Note1) ±1mHz (Note1) ±0.2mHz (Note1)
频率自走一年精度 ±1·10-7 ±1·10-8 ±5·10-10
±1Hz (Note1) ±0.1Hz (Note1) ±5mHz (Note1)
相位噪声 1Hz -75dBc/Hz 1Hz < -80dBc/Hz 1Hz -75dBc/Hz
10Hz -110dBc/Hz 10Hz < -110dBc/Hz 10Hz -89dBc/Hz
100Hz -130dBc/Hz 100Hz < -125dBc/Hz 100Hz -128dBc/Hz
1kHz -140dBc/Hz 1kHz < -135dBc/Hz 1kHz -140dBc/Hz
时间 GPS同步精度（24h平均） ±5·10-12 ±1·10-12 ±1·10-12
PPS精度 < ±50 ns < ±50 ns < ±50 ns
GPS锁定同步精度（24h平均）
时间自走一天精度 ± 65 µs ± 4.5 µs ± 1.1 µs
时间自走一年精度 ± 1.6 s ± 158 ms ± 8 ms
特定温度精度 ±5·10-8 ±2·10-10 ±6·10-10
(-20...70°C) (5...70°C) (-25...70°C)


Note 1: The accuracy in Hertz is based on the standard frequency of 10 MHz.
For example: Accuracy of TCXO (free run one day) is ±1•10-7•10MHz = ± 1 HZ
The given values for the accuracy of frequency and time (not short term accuracy) are only valid for a constant ambient temperature! A minimum time of 24 hours of GPS-syncronicity is required before free run starts.

推荐型号



产品名称 型号 输入源 守时模块 网络输出 IRIG-B输出 脉冲输出 报警 机箱 电源
GPS BD IRIG-B电口 IRIG-B光口 NTP PTP OCXO 铷原子 NTP PTP 差分B码 差分PPS 继电器 网络
NTP网络时间服务器 SNTS1000 1 1 1 - - - 1 - 2   1 1 1 1 1U机架式 单路220VAC输入
SNTS1001 1 1 1 - - - 1 - 4   1 1 1 1 2U机架式 双路220VAC输入
SNTS1002 1 1 1 - - - 1 - 6   1 1 1 1 4U机架式 双路220VAC输入
SNTS1003 1 1 1 - - - 1 - 8   1 1 1 1
SNTS1004 1 1 1 - - - 1 - 10   1 1 1 1
SNTS1005 1 1 1 - - - 1 - 12   1 1 1 11
PTP网络时间服务器 SNTS1006 1 1 1 - - - 1 - - 2 1 1 1 1 1U机架式 单路220VAC输入
SNTS1007 1 1 1 - - - 1 - 2 2 1 1 1 1 2U机架式 双路220VAC输入
SNTS1008 1 1 1 - - - 1 - 4 2 1 1 1 1 4U机架式 双路220VAC输入
SNTS1009 1 1 1 - - - 1 - 4 4 1 1 1 1
SNTS1010 1 1 1 - - - 1 - 4 6 1 1 1 1
SNTS1011 1 1 1 - - - 1 - 6 6 1 1 1 1
二级网络时间服务器 SNTS2000 - - - - 1   1 - 3 - - - - - 1U机架式 单路220VAC输入
SNTS2001 - - - -   1 1 - - 3 - - - -

备注：
1、  标配长度为30米的专用卫星天线；
2、  默认守时模块为高精度OCXO晶振，可选配铷原子模块；

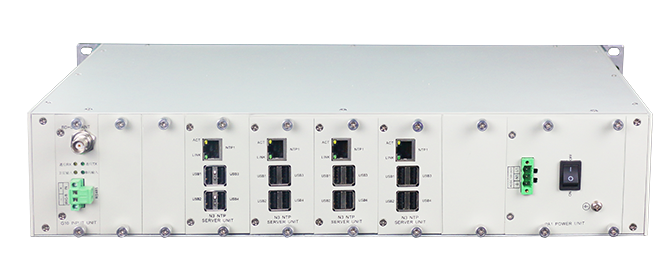

3、  信号接线方式：卫星输入为BNC接口；脉冲、IRIG-B、串口报文、报警信号为端子排接口；网络NTP/PTP与网络报警为RJ45端口；
4、  SNTS为标准19英寸1U/2U/4U高度机架式机箱，1U机箱支持最多1个可选输入模块，3个输出模块；2U机箱支持最多3个可选输入模块，5个输出模块；4U机箱支持最多3个可选输入模块，13个输出模块，欢迎用户按需定制。具体的功能模块选择请参考如下：



定制指南



设备名称 可选输入模块 默认守时模块 可选守时模块 可选输入模块 电源模块 机箱类型 主要用途
SNTS系列网络时间服务器 G1X系列卫星输入模块；
G2X系列网络输入模块		 OCXO K2 铷原子守时模块 A系列报警模块；
M系列网管模块；
N系列网络输出模块；		 PA1 单路电源输入模块；
PA2 双路电源输入模块；		 1U、2U、4U标准19英寸机架式 银行、证券、机场、电信、公安数据机房等


可选插卡式功能模块



类型 模块型号 输入/输出基本配置
机箱 导轨式机箱
（内置主板+显示模块+卫星输入模块）		 最多配置2个输出模块
1U 机箱（内置主板+显示模块+默认G10卫星输入模块） 最多配置1个输入模块、3个输出模块、1个电源模块
2U机箱（内置主板+显示模块+默认G10卫星输入模块） 最多配置3个输入模块、5个输出模块、1个电源模块
4U机箱（内置主板+显示模块+默认G10卫星输入模块） 最多配置3个输入模块、13个输出模块、2个电源模块
输入模块 G10 INPUT UNIT接收模块 1路GPS+北斗双模输入；
1路IRIG-B(DC RS-422)时码输入
G11 INPUT UNIT接收模块 1路 GPS+北斗双模输入
G12 INPUT UNIT接收模块 1路北斗输入
G13 INPUT UNIT接收模块 1路GPS输入
G14 INPUT UNIT接收模块 1路GPS输入
1路IRIG-B(DC RS-422)时码输入
G15 INPUT UNIT接收模块 1路北斗输入
1路IRIG-B(DC RS-422)时码输入
G16 INPUT UNIT接收模块 1路GPS输入
1路 北斗输入
1路IRIG-B(DC RS-422)时码输入
G21 INPUT UNIT接收模块 1路NTP输入
G22 INPUT UNIT接收模块 1路PTP输入
内部守时模块 K1 内部守时模块 OCXO恒温晶振模块块
K2 内部守时模块 铷原子振荡器守时模块块
网络输出模块 N1 NTP SERVER UNIT 10/100/1000M单网口模块，支持NTP时间协议
N2 PTP SERVER UNIT 10/100/1000M单网口模块，支持PTP时间协议
N3 NTP SERVER UNIT 10/100M单网口模块，支持NTP时间协议
4个USB接口
电源模块
 		 PA1 POWER UNIT
(2U或4U设备用，可选装二块)		 220V AC/220VDC/110VDC 输入(单电源)
5V@8A输出
PA2 POWER UNIT 220V AC/220VDC 输入(双电源)：5V@8A输出、12V@1.5A输出、-12V@1A输出
PA3 POWER UNIT 220V AC/220VDC 输入(双电源)：5V@8A输出、12V@1.5A输出、-12V@1A输出、24V@1A输出
报警模块 A1 ALARM UNIT 1路PPS输出；
1路IRIG-B输出；
1路信号丢失继电器告警接点输出；
1路电源消失继电器告警接点输出；
A2 ALARM UNIT 1路PPS输出；
1路IRIG-B输出；
1路信号丢失继电器告警接点输出；
1路电源消失继电器告警接点输出；
10/100M自适应单网口模块(IEC 104协议)输出
网管模块 M1 INFO UNIT 10/100M单网口模块，支持SNTM网管协议；
附赠STM网管软件，支持远程升级设备，并可对全网SNTM设备进行状态监视与设置。
天线
 		 STX30 30米专用卫星天线
STX50 50米专用卫星天线
STX80 80米专用卫星天线
STX100 100米专用卫星天线
