标准时间频率服务器(可选铷原子守时)

概述

        SNTF系列时频装置以卫星信号驯服恒温晶振OCXO输出的10MHz信号后经过分频得到1pps信号,“复现”UTC时间基准,同时正弦波信号相位严格同步于时钟频率信号,不受卫星接收机秒脉冲短时间随机跳变带来的影响,产生精稳的时间(1PPS)和频率信号(10MHz频率输出准确度<1x10-12)。当卫星信号出现异常或不可用时,系统能够自动切换到恒温晶振OCXO进行守时,利用高效的智能保持算法,继续提供高可靠性的时间和频率基准信息输出,在短时间内保持较高的精度。可以为数字电视广播领域单频网适配器、上变频器、发射机、复用器、精密偏置激励器等设备提供高精度的时间和频率参考信号。

        SNTF系列时频装置可选用铷振荡器代替OCXO守时模块,在守时状态下,装置溯源同步到卫星铯原子钟上,输出频率漂移小,无需送上级计量部门进行周期校准,性能接近铯钟,并无需承担铯束管更换的问题,是通信广电等部门替代铯钟的高性价比产品,非常适合应用于SDH数字同步网的1、2级节点时钟,为电信、广电、时统、计量校准、雷达设备等提供高精度的时间和频率基准。


技术特点


◇基于高稳元件的电路设计与高精度的时间同步、信号输出与守时技术集成;
◇卫星信号失锁后依靠恒温晶振OCXO或铷振荡器高精度守时,保持自动切换;
◇装置输出的1PPS信号是内置振荡器的分频秒信号输出,不受北斗/GPS秒脉冲信号跳变带来的影响,复现UTC时间基准;
◇采用精准的测频与“均衡算法”,使守时电路输出信号与外部时间基准保持精密同步,消除因振荡器老化造成的频偏影响;
◇时间报文输出采用了双CPU并行处理技术,串口报文发送时刻为秒的准时沿,误差不大于+0.2ms;
◇脉冲输出采用脉冲大电流发生电路,使光电隔离空接点能输出高精度的脉冲信号,误差不大于3μs;
◇采用闭环控制守时技术实现高精度守时,采用OCXO守时精度可达到0.6μs/min,采用铷原子驯服机制,守时准确度 可达到24小时<±5x10 -11 ( 25 ℃);
◇光电隔离所有输出信号,电磁抗干扰达到III级标准;
◇选用高性能、宽范围的开关电源,稳定可靠;
◇高性能工业级元器件,稳定可靠,MTBF>8000小时。


典型功能

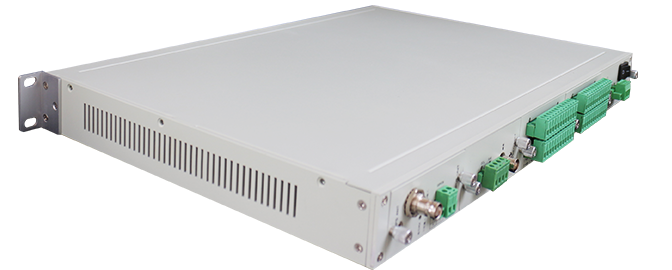

◇采用1U、2U、4U标准19英寸机架式机箱,模块化即插即用结构设计,具备优异的兼容能力;
◇支持GPS、北斗等多种时间基准,智能判别外部时间基准信号的稳定性和优劣,支持时间基准优先级设定,进行不同系统间的无缝切换,保证了授时系统的安全性及可靠性;
◇支持E1、2.048MHz、5MHz、10MHz、TOD、1PPS等多种信号输出;
◇具有自复位能力,在因干扰造成装置程序出错时,能自动恢复正常工作;
◇支持电源、卫星失步、通讯等多路告警信号;
◇支持双电源冗余供电,并选用高性能、宽范围开关电源,工作稳定可靠

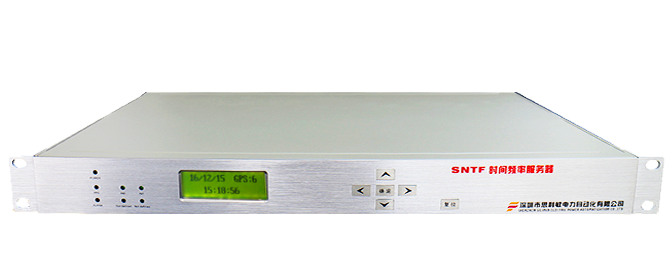

◇大屏幕液晶显示,中英文导航,提供6个按键实现人机交互,可直接设置设备参数;
◇多种工作状态指示灯,实时反映装置的运行状态,便于运行值班人员的日常巡视;
◇提供集成化管理软件,实现对全网设备的远程在线监控、参数配置、功能管理与系统升级。

规格参数




项目 主要技术特点和参数
GPS 本地第一次开机 ≤2~5分钟(初始位置、时间、历书均未知)
位置变化重开 机 ≤90秒
位置不变重开机 ≤40秒
瞬间断电重开机 ≤20秒
定位精度 小于10米(95% )
时间精度 30ns
接收载波频率 1575.42MHz
接收灵敏度 捕获<-130dBm,跟踪 <-133dBm
北斗 冷启动首捕时间 ≤2秒
失锁重捕时间 ≤1秒
自动定 位时间 2分钟
自动授时时间 2分钟
定位数据更新率 1Hz、2Hz、4Hz、8Hz、16Hz可选
定位精度 小于10米
授时精度 50ns
接收灵敏度 -127.6dBm
 装置输出接口(全配置)  可根据实际应用灵活配置
网络 界面规范 10base-T/100base-TX自适应、MDI/MDI–X自动极性反转、IEEE802.3。
协 议 ARP、ICMP、UDP、NTP、SNTP、PTP。
UDP接收主机 16组,支持广播、组播,满足无限个主机的授时需要。
守时精度 见技术指标
输出时间与协调世界时时间同步精确度 小于0.5 us。
网管协议 提供方便的网络管理功能。
告警接点形式 继电器空接点,接点容量60VDC@1A。
操作系统 Windows操作系统平台管理软件
隔离保护 电磁隔离 以太网口1.5kV。
浪涌保护 各输出线路600W。
EMC相容 满足电力系统EMC标准要求。
工作电源 可选单电源 单电源输入,110VDC、220VDC 和220VAC通用。
可选双电源 双电源输入,双电源之间互为冗余备用;110VDC、220VDC 和220VAC通用。
外形尺寸 1U或2U或4U、标准19英寸机架式机箱。
环境参数 工作温度:-20℃~+60℃、湿度:10%~90%(不结露);保存温度:-40℃~ +85℃、湿度:5%~95%(不结露)。
MTBF  大于50000小时。



守时精度





  中文 TCXO OCXO MQ中等 OCXO DHQ超高等 Rubidium铷原子
频率 GPS锁定频率同步精度(24h平均)
频率稳定度
短期稳定度 (τ = 1 sec) 2·10-9 2·10-10 2·10-12 2·10-11
频率自走一天精度 ±1·10-7 ±1.5·10-9 ±1·10-10 ±2·10-11
±1Hz (Note1) ±15mHz (Note1) ±1mHz (Note1) ±0.2mHz (Note1)
频率自走一年精度 ±1·10-6 ±1·10-7 ±1·10-8 ±5·10-10
±10Hz (Note1) ±1Hz (Note1) ±0.1Hz (Note1) ±5mHz (Note1)
相位噪声 1Hz -60dBc/Hz 1Hz -75dBc/Hz 1Hz < -80dBc/Hz 1Hz -75dBc/Hz
10Hz -90dBc/Hz 10Hz -110dBc/Hz 10Hz < -110dBc/Hz 10Hz -89dBc/Hz
100Hz -120dBc/Hz 100Hz -130dBc/Hz 100Hz < -125dBc/Hz 100Hz -128dBc/Hz
1kHz -130dBc/Hz 1kHz -140dBc/Hz 1kHz < -135dBc/Hz 1kHz -140dBc/Hz
时间 GPS同步精度(24h平均) ±1·10-11 ±5·10-12 ±1·10-12 ±1·10-12
PPS精度 < ±100 ns < ±50 ns < ±50 ns < ±50 ns
GPS锁定同步精度(24h平均)
时间自走一天精度 ± 4.3 ms ± 65 µs ± 4.5 µs ± 1.1 µs
时间自走一年精度 ± 16 s ± 1.6 s ± 158 ms ± 8 ms
特定温度精度 ±1·10-6 ±5·10-8 ±2·10-10 ±6·10-10
(-20...70°C) (-20...70°C) (5...70°C) (-25...70°C)


Note 1: The accuracy in Hertz is based on the standard frequency of 10 MHz. 标准单位 10MHZ计算
For example: Accuracy of TCXO (free run one day) is ±1•10-7•10MHz = ± 1 HZ  举例:±1•10-7•10MHz = ± 1 HZ
The given values for the accuracy of frequency and time (not short term accuracy) are only valid for a constant ambient temperature! A minimum time of 24 hours of GPS-syncronicity is required before free run starts.
给出的数据精度不是短期精度,只适用于连续的温度下,至少GPS同步24小时以上。

推荐型号




产品名称

型号

输入源

守时模块

频率输出

串口报文

脉冲输出

报警输出

电源

安装

GPS

BD

TCXO

OCXO

铷原子

0~50M Hz 可定制

TOD

PPS


继电器

网络

时间频率服务器

SNTF1000

1

1

1

-



2

1

1

-

-

单路220VAC输入

1U机架式

SNTF1001

1

1

1

-



4

1

1

-

-

SNTF1002

1

1

1

-



4

2

2

-

-

SNTF1003

1

1

1

-



8

2

2

-

-

SNTF1004

1

1

1

-



6

3

3

-

-

SNTF1005

1

1

1

-



12

3

3

-

-

SNTF1006

1

1

1

-



8

4

4

-

-

单路220VAC输入

2U机架式

SNTF1007

1

1

1

-



16

4

4

-

-

SNTF1008

1

1

1

-



10

5

5

-

-

SNTF1009

1

1

1

-



20

5

5

-

-

SNTF1011

1

1

1

-



24

6

6

2

1

双路220VAC输入

4U机架式

SNTF1012

1

1

1

-



40

10

10

2

1

备注:
1、  标配长度为30米的专用卫星天线;
2、  默认守时模块为高精度TCXO晶振,可选配OCXO模块、铷原子模块;

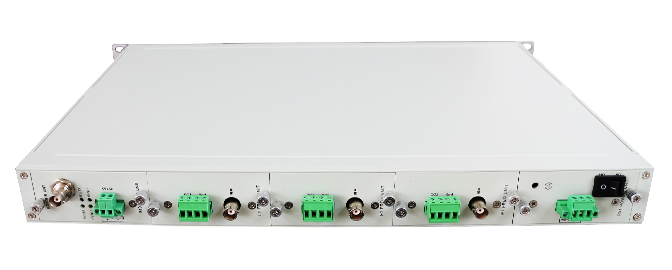

3、  信号接线方式:卫星输入、频率输出为BNC接口;脉冲、IRIG-B、串口报文、报警信号为端子排接口;网络报警为RJ45端口。
4、  SNTF为标准19英寸1U/2U/4U高度机架式机箱,1U机箱支持最多1个可选输入模块,3个输出模块;2U机箱支持最多3个可选输入模块,5个输出模块;4U机箱支持最多3个可选输入模块,13个输出模块,欢迎用户按需定制。具体的功能模块选择请参考《订货指南》


订购指南




设备名称

可选输入模块

默认守时模块

可选守时模块

可选输入模块

电源模块

机箱类型

主要用途

SNTF系列时间频率服务器

G1X系列卫星输入模块

TCXO

K1 OCXO守时模块;
K2 铷原子守时模块

A系列报警模块;
F系列频率输出模块;

PA1 单路电源输入模块;
PA2 双路电源输入模块;


1U、2U、4U标准19英寸机架式

实验室、电子开发车间、电子教学、科研场所等


可选插卡式功能模块




类型

模块型号

输入/输出基本配置

机箱

1U 机箱(内置主板+显示模块+默认G10卫星输入模块)

最多配置1个输入模块、3个输出模块、1个电源模块

2U机箱(内置主板+显示模块+默认G10卫星输入模块)

最多配置3个输入模块、5个输出模块、1个电源模块

4U机箱(内置主板+显示模块+默认G10卫星输入模块)

最多配置3个输入模块、13个输出模块、2个电源模块

输入模块

G10 INPUT UNIT接收模块

1路GPS+北斗双模输入;
1路IRIG-B(DC RS-422)时码输入

G11 INPUT UNIT接收模块

1路 GPS+北斗双模输入

G12 INPUT UNIT接收模块

1路北斗输入

G13 INPUT UNIT接收模块

1路GPS输入

G14 INPUT UNIT接收模块

1路GPS输入
1路IRIG-B(DC RS-422)时码输入

G15 INPUT UNIT接收模块

1路北斗输入
1路IRIG-B(DC RS-422)时码输入

G16 INPUT UNIT接收模块

1路GPS输入
1路 北斗输入
1路IRIG-B(DC RS-422)时码输入

内部守时模块

K0 内部守时模块

TCXO 温补晶振模块

K1 内部守时模块

OCXO恒温晶振模块块

K2 内部守时模块

铷原子振荡器守时模块块

频率
输出模块

F1 FREQ UNIT

2路频率(0~50M可调、方波与正弦波可设)输出;
1路 PPS输出
1路Tod报文输出(默认为华东电网时间协议)

F2 FREQ UNIT

4路频率(0~50M可调、方波与正弦波可设)输出;
1路 PPS输出
1路TOD报文输出(默认为华东电网时间协议)

电源模块


PA1 POWER UNIT
(2U或4U设备用,可选装二块)

220V AC/220VDC/110VDC 输入(单电源):5V@8A输出

PA2 POWER UNIT
(2U或4U设备用,每台装置只能选一块)

220V AC/220VDC 输入(双电源):5V@8A输出、12V@1.5A输出、-12V@1A输出

PA3 POWER UNIT
(2U或4U设备用,每台装置只能选一块)

220V AC/220VDC 输入(双电源):5V@8A输出、12V@1.5A输出、-12V@1A输出、24V@1A输出

报警模块


A1 ALARM UNIT

1路PPS输出
1路IRIG-B输出;
1路信号丢失继电器告警接点输出;
1路电源消失继电器告警接点输出;

A2 ALARM UNIT

1路PPS输出;
1路IRIG-B输出;
1路信号丢失继电器告警接点输出;
1路电源消失继电器告警接点输出;
10/100M自适应单网口模块(IEC 104协议)输出

天线


STX30

30米专用卫星天线

STX50

50米专用卫星天线

STX80

80米专用卫星天线

STX100

100米专用卫星天线
