时间同步系统OEM&定制指南






规格参数



项目 主要技术特点和参数
GPS 本地第一次开机 ≤2～5分钟（初始位置、时间、历书均未知）
位置变化重开 机 ≤90秒
位置不变重开机 ≤40秒
瞬间断电重开机 ≤20秒
定位精度 小于10米（95% ）
时间精度 30ns
接收载波频率 1575.42MHz
接收灵敏度 捕获<-130dBm，跟踪 <-133dBm
北斗 冷启动首捕时间 ≤2秒
失锁重捕时间 ≤1秒
自动定 位时间 2分钟
自动授时时间 2分钟
定位数据更新率 1Hz、2Hz、4Hz、8Hz、16Hz可选
定位精度 小于10米
授时精度 50ns
接收灵敏度 -127.6dBm
 装置输出接口（全配置）  可根据实际应用灵活配置
网络 界面规范 10base-T/100base-TX自适应、MDI/MDI–X自动极性反转、IEEE802.3。
协 议 ARP、ICMP、UDP、NTP、SNTP、PTP。
UDP接收主机 16组，支持广播、组播，满足无限个主机的授时需要。
串口 串口参数 波特率：300bps～115200bps软件可设置；数据位、校验位、停止位可设。
光纤 信号：TXD。波长820nm、1310nm可选。
RS232 信号：TXD、GND。
RS485 信号：TA、TB，每路最多可以驱动128个负载。
TTL 信号：TXD、GND。
OC门输出方式 信号：TXD、GND。CE间外接电压V CE：最大300VDC。
　                CE间允许电流I CE： 大200mA。
脉冲 准时沿 TTL电平：上升沿，上升时间≤50 ns；
RS-422、RS-485：上升沿，上升时间≤100 ns；
光纤：上升沿，上升时间≤100 ns；
静态空接点：上升沿，上升时间≤1us。
光纤 时间精度：±1us。波长820nm、1310nm可选。
OC门输出方式 时间精度：±1us。CE间外接电压V CE：最大300VDC。
　                 CE间允许电流I CE：最大200mA。
RS232 时间精度：±1us。信号：TXD、GND。
RS485总线方式 时间精度：±1us。每路最多可以驱动128个负载。
TTL： 时间精度：±1us。信号：TXD、GND。
电平脉宽： 10ms～800ms软件可设置，步长1ms。
IRIG-B 光纤： 时间精度：±1us。波长820nm、1310nm可选。
OC门输出方式 时间精度：±1us。CE间外接电压V CE：最大300VDC。
　                 CE间允许电流I CE：最大200mA。
RS232 时间精度：±1us。信号：TXD、GND。
IRIG-B（AC）
　		 时间精度：±3us，平衡方式600Ω，13Vpp时可以驱动330Ω以上的纯阻性负载，输出幅度：2～ 13Vpp连续软件可调，
调制比例：2～8软件可调，过零时间偏移：-30～30us软件可调（用于提高交流调制解码方的时间解调精度）。
RS485总线方式 每路最多可以驱动128个负载。
TTL 时间精度：±1us。信号：TXD、GND。
DCF77 光纤 时间精度：±1us。波长820nm、1310nm可选。
OC门输出方式
　		 时间精度：±1us。CE间外接电压V CE：最大300VDC。
                CE间允许电流I CE：最大200mA。
RS485总线方式 每路最多可以驱动128个负载。通过硬件拨码设置。
RS232 时间精度：±1us。信号：TXD、GND。
TTL 时间精度：±1us。信号：TXD、GND。
NTP 时间精度：100us，标准的10/100baseT以太网RJ45接口。
PTP 时间精度：200ns，标准的10/100baseT以太网RJ45接口。
守时精度 主时钟标配守时精度为0.5us/小时，有更高精度要求时可 以更换时钟源。扩展时钟守时功能可选。
输出时间与协调世界时时间同步精确度 小于0.5 us。
网管协议 提供方便的网络管理功能。
告警接点形式 继电器空接点，接点容量60VDC@1A。
操作系统 Windows操作系统平台管理软件
隔离保护 电磁隔离 以太网口1.5kV。
浪涌保护 各输出线路600W。
EMC相容 满足电力系统EMC标准要求。
工作电源 可选单电源 单电源输入，110VDC、220VDC 和220VAC通用。
可选双电源 双电源输入，双电源之间互为冗余备用；110VDC、220VDC 和220VAC通用。
外形尺寸 1U或2U或4U、标准19英寸机架式机箱。
环境参数 工作温度：－20℃～＋60℃、湿度：10%～90%（不结露）；保存温度：－40℃～ ＋85℃、湿度：5%～95%（不结露）。
MTBF  大于50000小时。



技术指标



  中文 TCXO OCXO MQ中等 OCXO DHQ超高等 Rubidium铷原子
频率 GPS锁定频率同步精度（24h平均）
频率稳定度
短期稳定度 (τ = 1 sec) 2·10-9 2·10-10 2·10-12 2·10-11
频率自走一天精度 ±1·10-7 ±1.5·10-9 ±1·10-10 ±2·10-11
±1Hz (Note1) ±15mHz (Note1) ±1mHz (Note1) ±0.2mHz (Note1)
频率自走一年精度 ±1·10-6 ±1·10-7 ±1·10-8 ±5·10-10
±10Hz (Note1) ±1Hz (Note1) ±0.1Hz (Note1) ±5mHz (Note1)
相位噪声 1Hz -60dBc/Hz 1Hz -75dBc/Hz 1Hz < -80dBc/Hz 1Hz -75dBc/Hz
10Hz -90dBc/Hz 10Hz -110dBc/Hz 10Hz < -110dBc/Hz 10Hz -89dBc/Hz
100Hz -120dBc/Hz 100Hz -130dBc/Hz 100Hz < -125dBc/Hz 100Hz -128dBc/Hz
1kHz -130dBc/Hz 1kHz -140dBc/Hz 1kHz < -135dBc/Hz 1kHz -140dBc/Hz
时间 GPS同步精度（24h平均） ±1·10-11 ±5·10-12 ±1·10-12 ±1·10-12
PPS精度 < ±100 ns < ±50 ns < ±50 ns < ±50 ns
GPS锁定同步精度（24h平均）
时间自走一天精度 ± 4.3 ms ± 65 µs ± 4.5 µs ± 1.1 µs
时间自走一年精度 ± 16 s ± 1.6 s ± 158 ms ± 8 ms
特定温度精度 ±1·10-6 ±5·10-8 ±2·10-10 ±6·10-10
(-20...70°C) (-20...70°C) (5...70°C) (-25...70°C)


Note 1: The accuracy in Hertz is based on the standard frequency of 10 MHz. 标准单位 10MHZ计算
For example: Accuracy of TCXO (free run one day) is ±1•10-7•10MHz = ± 1 HZ  举例：±1•10-7•10MHz = ± 1 HZ
The given values for the accuracy of frequency and time (not short term accuracy) are only valid for a constant ambient temperature! A minimum time of 24 hours of GPS-syncronicity is required before free run starts.
给出的数据精度不是短期精度，只适用于连续的温度下，至少GPS同步24小时以上。

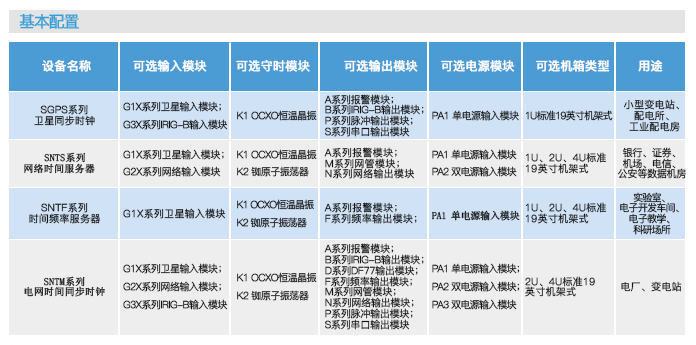

基本配置



设备名称 可选输入模块 默认守时模块 可选守时模块 可选输入模块 电源模块 机箱类型 主要用途
STRS系列迷你卫星时钟 主板内置卫星接收模块 TCXO 无可选模块 B系列IRIG-B输出模块；
N系列网络输出模块（不含N2模块）；
P系列脉冲输出模块；
S系列串口输出模块；
PB/PBS系列混合时码输出模块。		 默认外置电源适配器，
如需支持IRIG-B(AC）信号输出，可选PA1 单路电源输入模块；		 导轨式/桌面式机箱 普通办公场所、商业大楼、企业内部局域网对时等；
SGPS系列工业卫星同步时钟 G1X系列卫星输入模块；
G3X系列IRIG-B输入模块		 TCXO K1 OCXO守时模块 A系列报警模块；
B系列IRIG-B输出模块；
N系列网络输出模块（不含N2模块）；
P系列脉冲输出模块；
S系列串口输出模块；
PB/PBS系列混合时码输出模块。		 PA1 单路电源输入模块； 1U标准19英寸机架式 小型变电站、配电所、工业自动化现场等
SNTS系列网络时间服务器 G1X系列卫星输入模块；
G2X系列网络输入模块		 OCXO K2 铷原子守时模块 A系列报警模块；
M系列网管模块；
N系列网络输出模块；		 PA1 单路电源输入模块；
PA2 双路电源输入模块；		 1U、2U、4U标准19英寸机架式 银行、证券、机场、电信、公安数据机房等
SNTF系列时间频率服务器 G1X系列卫星输入模块 TCXO K1 OCXO守时模块；
K2 铷原子守时模块		 A系列报警模块；
F系列频率输出模块；		 PA1 单路电源输入模块；
PA2 双路电源输入模块；
 		 1U、2U、4U标准19英寸机架式 实验室、电子开发车间、电子教学、科研场所等
SNTM系列电网时间同步时钟 G1X系列卫星输入模块；
G2X系列网络输入模块；
G3X系列IRIG-B输入模块		 OCXO K2 铷原子守时模块 A系列报警模块；
B系列IRIG-B输出模块；
D系列DF77输出模块；
F系列频率输出模块；
M系列网管模块；
N系列网络输出模块；
P系列脉冲输出模块；
S系列串口输出模块；
PB/PBS系列混合时码输出模块。		 PA1 单路电源输入模块；
PA2 双路电源输入模块；
PA3 双路电源输入模块

 		 2U、4U标准19英寸机架式 电厂、变电站等

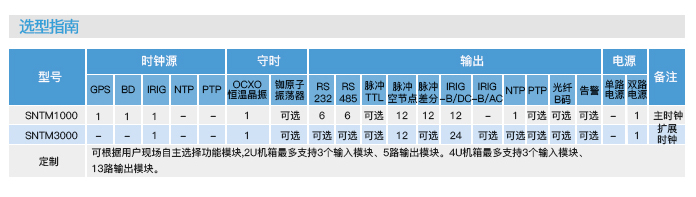

定制指南

设备名称 可选输入模块 默认守时模块 可选守时模块 可选输入模块 电源模块 机箱类型 主要用途
SNTM系列电网时间同步时钟 G1X系列卫星输入模块；
G2X系列网络输入模块；
G3X系列IRIG-B输入模块		 OCXO K2 铷原子守时模块 A系列报警模块；
B系列IRIG-B输出模块；
D系列DF77输出模块；
F系列频率输出模块；
M系列网管模块；
N系列网络输出模块；
P系列脉冲输出模块；
S系列串口输出模块；
PB/PBS系列混合时码输出模块。		 PA1 单路电源输入模块；
PA2 双路电源输入模块；
PA3 双路电源输入模块

 		 2U、4U标准19英寸机架式 电厂、变电站等

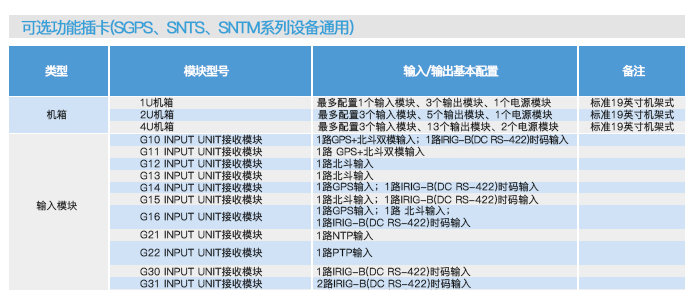

可选插卡式功能模块



类型 模块型号 输入/输出基本配置
机箱 2U机箱（内置主板+显示模块+默认G10卫星输入模块） 最多配置3个输入模块、5个输出模块、1个电源模块
4U机箱（内置主板+显示模块+默认G10卫星输入模块） 最多配置3个输入模块、13个输出模块、2个电源模块
输入模块 G10 INPUT UNIT接收模块 1路GPS+北斗双模输入；
1路IRIG-B(DC RS-422)时码输入
G11 INPUT UNIT接收模块 1路 GPS+北斗双模输入
G12 INPUT UNIT接收模块 1路北斗输入
G13 INPUT UNIT接收模块 1路GPS输入
G14 INPUT UNIT接收模块 1路GPS输入
1路IRIG-B(DC RS-422)时码输入
G15 INPUT UNIT接收模块 1路北斗输入
1路IRIG-B(DC RS-422)时码输入
G16 INPUT UNIT接收模块 1路GPS输入
1路 北斗输入
1路IRIG-B(DC RS-422)时码输入
G21 INPUT UNIT接收模块 1路NTP输入
G22 INPUT UNIT接收模块 1路PTP输入
G31 INPUT UNIT接收模块 2路IRIG-B(DC RS-422)时码输入

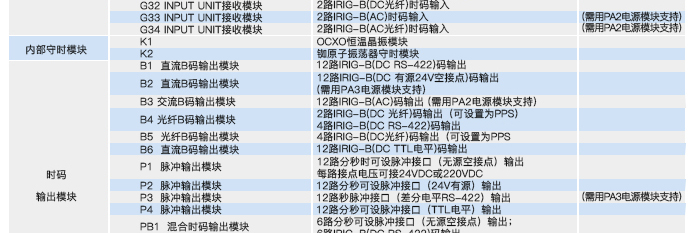

G32 INPUT UNIT接收模块 2路IRIG-B(DC光纤)时码输入
G33 INPUT UNIT接收模块 2路IRIG-B(AC)时码输入  (需用PA2电源模块支持)
G34 INPUT UNIT接收模块 2路IRIG-B(AC光纤)时码输入  (需用PA2电源模块支持)
内部守时模块 K1 内部守时模块 OCXO恒温晶振模块块 （默认配置）
K2 内部守时模块 铷原子振荡器守时模块块


时码
输出模块		 B1 IRIG-B UNIT 直流B码输出模块 12路IRIG-B(DC RS-422)码输出
B2 IRIG-B UNIT 直流B码输出模块 12路IRIG-B(DC 无源空接点)码输出
B3 IRIG-B UNIT 交流B码输出模块 12路IRIG-B(AC)码输出  (需用PA2电源模块支持)
B4 IRIG-B UNIT 光纤B码输出模块 2路IRIG-B(DC 光纤)码输出（可设置为PPS）
4路IRIG-B(DC RS-422)码输出
B5 IRIG-B  UNIT光纤B码输出模块 4路IRIG-B(DC光纤)码输出（可设置为PPS）
B6 IRIG-B  UNIT直流B码输出模块 12路IRIG-B(DC TTL电平)码输出
P1 PULSE UNIT脉冲输出模块 12路分秒时可设脉冲接口（TTL）输出
P2 PULSE UNIT脉冲输出模块 12路分秒可设脉冲接口（无源空接点）输出
P3 PULSE UNIT脉冲输出模块 12路秒脉冲接口（差分电平RS422）输出
P4 PULSE UNIT脉冲输出模块 12路分秒可设脉冲接口（24V有源空接点）输出 (需用PA3电源模块支持)
PB1 TIME UNIT混合时码输出模块 6路分秒可设脉冲接口（无源空接点）输出
6路IRIG-B(DC RS-422)码输出

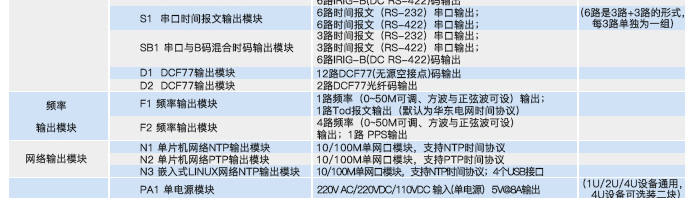

S1 SERIAL UNIT时间报文输出模块 6路时间报文（RS232）串口输出
6路时间报文（RS422）串口输出
PB SERIAL UNIT混合时码输出模块 6路时分秒可设脉冲接口（DC RS422）输出
6路IRIG-B(DC RS422)码输出
PBS SERIAL UNIT混合时码输出模块 4路时分秒可设脉冲接口（DC RS422）输出
4路IRIG-B(DC RS422)码输出
4路时间报文（DC RS422）串口输出
D1 DCF77 UNIT输出模块 12路DCF77(无源空接点)码输出
D2 DCF77 UNIT输出模块 2路DCF77光纤码输出
频率
输出模块		 F1 FREQ UNIT 2路频率（0~50M可调、方波与正弦波可设）输出；
1路 PPS输出
1路Tod报文输出（默认为华东电网时间协议）
F2 FREQ UNIT 4路频率（0~50M可调、方波与正弦波可设）输出；
1路 PPS输出
1路TOD报文输出（默认为华东电网时间协议）
网络输出模块 N1 NTP SERVER UNIT 10/100/1000M单网口模块，支持NTP时间协议
N2 PTP SERVER UNIT 10/100/1000M单网口模块，支持PTP时间协议
N3 NTP SERVER UNIT 10/100M单网口模块，支持NTP时间协议
4个USB接口

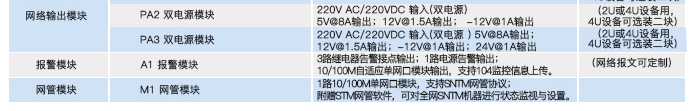

电源模块
 		 PA1 POWER UNIT
(2U或4U设备用，可选装二块)		 220V AC/220VDC/110VDC 输入(单电源)：5V@8A输出
PA2 POWER UNIT
（2U或4U设备用，每台装置只能选一块）		 220V AC/220VDC 输入(双电源)：5V@8A输出、12V@1.5A输出、-12V@1A输出
PA3 POWER UNIT
（2U或4U设备用，每台装置只能选一块）		 220V AC/220VDC 输入(双电源)：5V@8A输出、12V@1.5A输出、-12V@1A输出；24V@1A输出
报警模块
 		 A1 ALARM UNIT 1路PPS输出；1路IRIG-B输出；1路信号丢失继电器告警接点输出；1路电源消失继电器告警接点输出；
A2 ALARM UNIT 1路PPS输出；1路IRIG-B输出；1路信号丢失继电器告警接点输出；
1路电源消失继电器告警接点输出；10/100M自适应单网口模块(IEC 104协议)输出
网管模块 M1 INFO UNIT 10/100M单网口模块，支持SNTM网管协议；
附赠STM网管软件，支持远程升级设备，并可对全网SNTM设备进行状态监视与设置。

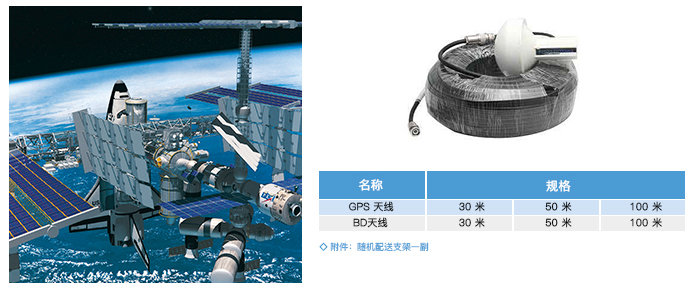

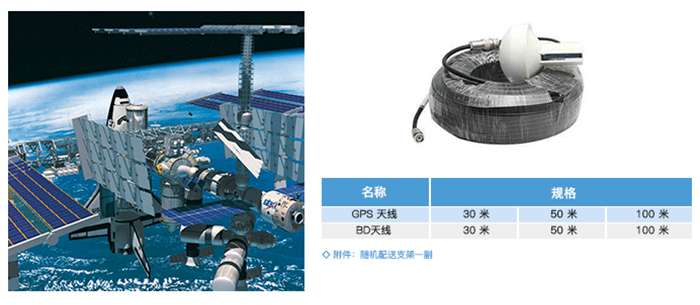

天线
 		 STX30 30米专用卫星天线
STX50 50米专用卫星天线
STX80 80米专用卫星天线
STX100 100米专用卫星天线
