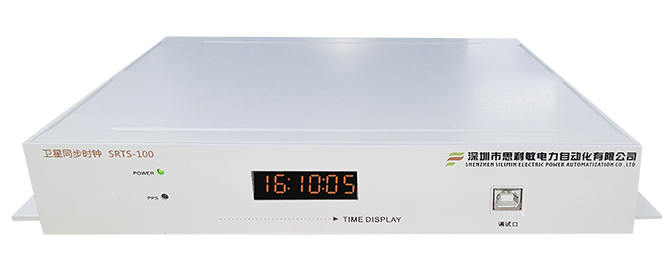

桌面式卫星同步时钟(TCXO守时)

概述

     STRS系列迷你型卫星同步时钟是针对商业应用场合开发的一款小型卫星同步时钟,支持美国GPS、中国北斗信号输入,采用高精度TCXO晶振保持时间精度,输出与UTC时间高度同步的时间信息。装置具有标准串口报文、IRIG-B、DCF77及脉冲(PPS/PPM/PPH)、网络NTP等对时接口输出。输入与输出接口模块可选,主要应用于小型化的工业现场及商业局域网对时。


技术特性



◇ 装置输出的1PPS信号不受外部信号跳变带来的影响,复现UTC时间基准;
◇ 时间报文输出采用了双CPU并行处理技术,串口报文发送时刻为秒的准时沿,误差不大于+0.2ms;
◇ 脉冲输出采用脉冲大电流发生电路,使光电隔离空接点能输出高精度的脉冲信号,误差不大于3μs;
◇ 采用无过冲IRIG-B(AC)码产生技术,产生高精度的IRIG-B(AC)码,精度可达5μs;
◇ 采用闭环控制守时技术,采用TCXO守时精度为15μs/min。



典型功能


◇ 采用桌面式或导轨式安装,可选2个插卡式功能模块,最多输出24路信号;
◇ 支持GPS、北斗时间基准;实现时间信号源之间的无缝切换;
◇ 丰富的输出接口类型:OC门、RS232、RS485、光纤和TTL方式输出;
◇ 丰富的输出时标信号类型:网络SNTP/NTP、串口报文、IRIG_B、PPS/M/H、DCF77等;
◇ 具有自复位能力,在因干扰造成装置程序出错时,能自动恢复正常工作;
◇ 高亮数码管显示当前时间信息;

规格参数


项目 主要技术特点和参数
GPS 本地第一次开机 ≤2~5分钟(初始位置、时间、历书均未知)
位置变化重开 机 ≤90秒
位置不变重开机 ≤40秒
瞬间断电重开机 ≤20秒
定位精度 小于10米(95% )
时间精度 30ns
接收载波频率 1575.42MHz
接收灵敏度 捕获<-130dBm,跟踪 <-133dBm
北斗 冷启动首捕时间 ≤2秒
失锁重捕时间 ≤1秒
自动定 位时间 2分钟
自动授时时间 2分钟
定位数据更新率 1Hz、2Hz、4Hz、8Hz、16Hz可选
定位精度 小于10米
授时精度 50ns
接收灵敏度 -127.6dBm
 装置输出接口(全配置)  可根据实际应用灵活配置
网络 界面规范 10base-T/100base-TX自适应、MDI/MDI–X自动极性反转、IEEE802.3。
协 议 ARP、ICMP、UDP、NTP、SNTP。
UDP接收主机 16组,支持广播、组播,满足无限个主机的授时需要。
串口 串口参数 波特率:300bps~115200bps软件可设置;数据位、校验位、停止位可设。
光纤 信号:TXD。波长820nm、1310nm可选。
RS232 信号:TXD、GND。
RS485 信号:TA、TB,每路最多可以驱动128个负载。
TTL 信号:TXD、GND。
OC门输出方式 信号:TXD、GND。CE间外接电压V CE:最大300VDC。
                 CE间允许电流I CE: 大200mA。
脉冲 准时沿 TTL电平:上升沿,上升时间≤50 ns;
RS-422、RS-485:上升沿,上升时间≤100 ns;
光纤:上升沿,上升时间≤100 ns;
静态空接点:上升沿,上升时间≤1us。
光纤 时间精度:±1us。波长820nm、1310nm可选。
OC门输出方式 时间精度:±1us。CE间外接电压V CE:最大300VDC。
                  CE间允许电流I CE:最大200mA。
RS232 时间精度:±1us。信号:TXD、GND。
RS485总线方式 时间精度:±1us。每路最多可以驱动128个负载。
TTL: 时间精度:±1us。信号:TXD、GND。
电平脉宽: 10ms~800ms软件可设置,步长1ms。
IRIG-B 光纤: 时间精度:±1us。波长820nm、1310nm可选。
OC门输出方式 时间精度:±1us。CE间外接电压V CE:最大300VDC。
                  CE间允许电流I CE:最大200mA。
RS232 时间精度:±1us。信号:TXD、GND。
IRIG-B(AC)

时间精度:±3us,平衡方式600Ω,13Vpp时可以驱动330Ω以上的纯阻性负载,输出幅度:2~ 13Vpp连续软件可调,
调制比例:2~8软件可调,过零时间偏移:-30~30us软件可调(用于提高交流调制解码方的时间解调精度)。
RS485总线方式 每路最多可以驱动128个负载。
TTL 时间精度:±1us。信号:TXD、GND。
NTP 时间精度:100us,标准的10/100baseT以太网RJ45接口。
守时精度 主时钟标配守时精度为0.5us/小时,有更高精度要求时可 以更换时钟源。扩展时钟守时功能可选。
输出时间与协调世界时时间同步精确度 小于0.5 us。
操作系统 Windows操作系统平台管理软件
隔离保护 电磁隔离 以太网口1.5kV。
浪涌保护 各输出线路600W。
EMC相容 满足电力系统EMC标准要求。
工作电源 外置式适配器电源 电源输入,110VDC、220VDC 和220VAC通用,输出5V3A
外形尺寸 桌面式、导轨机箱:
环境参数 工作温度:-20℃~+60℃、湿度:10%~90%(不结露);保存温度:-40℃~ +85℃、湿度:5%~95%(不结露)。
MTBF  大于50000小时。

守时精度

  中文 TCXO
频率 GPS锁定频率同步精度(24h平均)
频率稳定度
短期稳定度 (τ = 1 sec) 2·10-9
频率自走一天精度 ±1·10-7
±1Hz (Note1)
频率自走一年精度 ±1·10-6
±10Hz (Note1)
相位噪声 1Hz -60dBc/Hz
10Hz -90dBc/Hz
100Hz -120dBc/Hz
1kHz -130dBc/Hz
时间 GPS同步精度(24h平均) ±1·10-11
PPS精度 < ±100 ns
GPS锁定同步精度(24h平均)
时间自走一天精度 ± 4.3 ms
时间自走一年精度 ± 16 s
特定温度精度 ±1·10-6
(-20...70°C)

Note 1: The accuracy in Hertz is based on the standard frequency of 10 MHz.
For example: Accuracy of TCXO (free run one day) is ±1•10-7•10MHz = ± 1 HZ
The given values for the accuracy of frequency and time (not short term accuracy) are only valid for a constant ambient temperature! A minimum time of 24 hours of GPS-syncronicity is required before free run starts.

推荐型号




产品名称 型号 输入源 守时模块 网口输出 脉冲输出 IRIG-B输出 串口输出 报警输出 电源 安装
GPS BD TCXO NTP/SNTP 电口 光口 RS232 RS422/485 继电器报警 网络报警
商业迷你卫星时钟 STRS100 1 1 1 - 4 4 - - 4 - - 适配电源(220VAC转5VDC) 导轨式
STRS101 1 1 1 - 6 6 - - - - -
STRS102 1 1 1 -     - 6 6 - -
STRS103 1 1 1 - 6 6 - 6 6 - -
STRS104 1 1 1 - 24   - - - - -
STRS105 1 1 1 - - 24 - - - - -
STRS106 1 1 1 - - - - 12 12 - -
STRS107 1 1 1 1 4 4 - - 4 - -
STRS108 1 1 1 1 6 6 - - - - -
STRS109 1 1 1 1     - 6 6 - -
STRS110 1 1 1 1 1 1 - - - 2 1
STRS111 1 1 1 2 2 2 - - - 4 2
备注:
1、  以上产品标配长度为5米的专用卫星天线;
2、  关于脉冲格式(PPS/PPM/PPH)以及脉冲类型(TTL/差分/空接点)可任意指定;
3、  关于IRIG-B电口接口类型(TTL/差分/空接点)可任意指定;

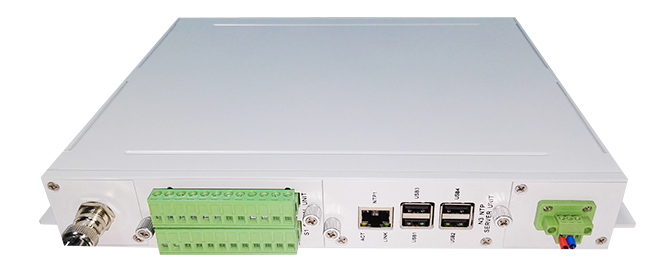

4、  信号接线方式:卫星输入为BNC接口;脉冲、IRIG-B、串口报文、报警信号为端子排接口;网络NTP/SNTP为RJ45端口。
5、  SRTS为插卡式组合产品,支持最多2个可选输出模块,欢迎用户按需定制。具体的功能模块选择请参考如下:


定制指南

设备名称 可选输入模块 默认守时模块 可选守时模块 可选输入模块 电源模块 机箱类型 主要用途
STRS系列迷你卫星时钟 主板内置卫星接收模块 TCXO 无可选模块 B系列IRIG-B输出模块(不含B3模块);
N系列网络输出模块(不含N2模块);
P系列脉冲输出模块;
S系列串口输出模块;
PB/PBS系列混合时码输出模块。
默认外置电源适配器 导轨式/桌面式机箱 普通办公场所、商业大楼、企业内部局域网对时等;

可选插卡式功能模块

类型 模块型号 输入/输出基本配置
机箱 导轨式机箱
(内置主板+显示模块+卫星输入模块)
最多配置2个输出模块
内部守时模块 K0 内部守时模块 TCXO 温补晶振模块


时码
输出模块
B1 IRIG-B UNIT 直流B码输出模块 12路IRIG-B(DC RS-422)码输出
B2 IRIG-B UNIT 直流B码输出模块 12路IRIG-B(DC 无源空接点)码输出
B4 IRIG-B UNIT 光纤B码输出模块 2路IRIG-B(DC 光纤)码输出(可设置为PPS)
4路IRIG-B(DC RS-422)码输出
B5 IRIG-B  UNIT光纤B码输出模块 4路IRIG-B(DC光纤)码输出(可设置为PPS)
B6 IRIG-B  UNIT直流B码输出模块 12路IRIG-B(DC TTL电平)码输出
P1 PULSE UNIT脉冲输出模块 12路分秒时可设脉冲接口(TTL)输出
P2 PULSE UNIT脉冲输出模块 12路分秒可设脉冲接口(无源空接点)输出
P3 PULSE UNIT脉冲输出模块 12路秒脉冲接口(差分电平RS422)输出
PB1 TIME UNIT混合时码输出模块 6路分秒可设脉冲接口(无源空接点)输出
6路IRIG-B(DC RS-422)码输出
S1 SERIAL UNIT时间报文输出模块 6路时间报文(RS232)串口输出
6路时间报文(RS422)串口输出
PB SERIAL UNIT混合时码输出模块 6路时分秒可设脉冲接口(DC RS422)输出
6路IRIG-B(DC RS422)码输出
PBS SERIAL UNIT混合时码输出模块 4路时分秒可设脉冲接口(DC RS422)输出
4路IRIG-B(DC RS422)码输出
4路时间报文(DC RS422)串口输出
网络输出模块 N1 NTP SERVER UNIT 10/100/1000M单网口模块,支持NTP时间协议
N3 NTP SERVER UNIT 10/100M单网口模块,支持NTP时间协议
4个USB接口
电源模块 PA1 POWER UNIT 220V AC/220VDC/110VDC 输入(单电源):5V@8A输出
天线

STX05 5米专用贴窗卫星天线
STX30 30米专用卫星户外天线
